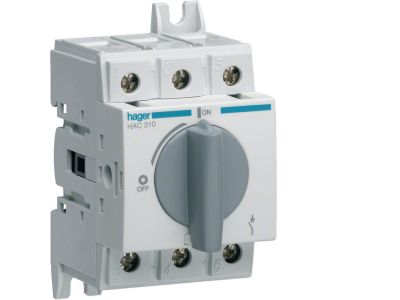

Modułowy rozłącznik izolacyjny obrotowy 3P 100A, rozmiar 2 | HAC310 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik izolacyjny obrotowy HAC310 (3P, 100A, rozmiar 2) przeznaczony jest do ręcznego łączenia i rozłączania obwodów obciążonych prądami znamionowymi. Dzięki prądowi 100A i trzem biegunom umożliwia bezpieczne odłączanie obwodów trójfazowych o znacznym obciążeniu. Brak wyzwalaczy przeciążeniowych i zwarciowych gwarantuje czystą funkcję izolacyjną.

• Prąd znamionowy 100 A: pozwala na bezpieczne łączenie i rozłączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków.
• Trzy bieguny (3P): umożliwiają jednoczesne odłączenie wszystkich faz, zapewniając pełną izolację obwodu.
• Ręczne załączanie i rozłączanie: prosta, niezawodna obsługa bez konieczności stosowania zasilania pomocniczego.
• Brak wyzwalaczy przeciążeniowych i zwarciowych: urządzenie pełni wyłącznie funkcję izolacyjną – nie służy do ochrony, co zwiększa bezpieczeństwo w aplikacjach wymagających widocznej przerwy.
• Konstrukcja obrotowa: wyraźna wizualna i dotykowa informacja o stanie łączeniowym, co minimalizuje ryzyko pomyłki.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami oraz posiada certyfikację CE, co potwierdza bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Przeznaczony do montażu w standardowych rozdzielnicach na szynie TH35 (DIN).

Zastosowanie

Modułowy rozłącznik izolacyjny obrotowy HAC310 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, ręczne odłączenie obwodu od źródła zasilania.

• Jako rozłącznik główny w tablicach rozdzielczych budynków mieszkalnych i przemysłowych.
• Do ręcznego odłączania obwodów silnikowych, grzewczych i innych odbiorników o prądzie do 100A.
• W systemach sterowania awaryjnego – zapewnia szybkie i bezpieczne wyłączenie zasilania.
• Jako element wyodrębniający obwód do prac serwisowych – gwarantuje widoczną przerwę izolacyjną.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 100A. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy rozłącznik HAC310 posiada wyzwalacze przeciążeniowe? Nie. Jest to czysty rozłącznik izolacyjny, bez wyzwalaczy. Służy wyłącznie do łączenia i rozłączania obwodów pod obciążeniem, nie zapewnia ochrony przed przeciążeniem lub zwarciem.
• Jaki jest stopień ochrony obudowy? W danych katalogowych nie podano konkretnej wartości. Standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20. W celu uzyskania szczegółowych informacji zalecamy zapoznanie się z dokumentacją producenta.
• Czy można go stosować do odłączania obwodów indukcyjnych? Tak, rozłącznik izolacyjny jest przystosowany do łączenia i rozłączania obwodów obciążonych prądem znamionowym, w tym obwodów indukcyjnych, pod warunkiem że prąd nie przekracza 100A.
