Modułowy rozłącznik bezpiecznikowy 3P+N do wkładek bezp. cylindrycznych L38 10x38mm 20A 400VAC | L95400 Hager

Opis i Kluczowe Cechy

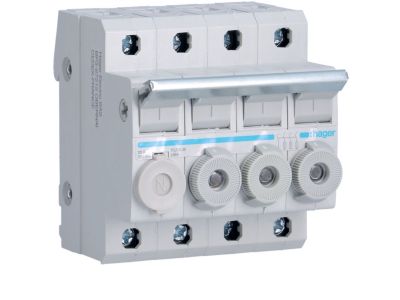

Rozłącznik bezpiecznikowy L95400 to modułowe urządzenie 3P+N przeznaczone do wkładek bezpiecznikowych cylindrycznych typu L38 o wymiarach 10x38mm. Dzięki prądowi znamionowemu 20A i napięciu 400VAC zapewnia bezpieczne odłączanie oraz zabezpieczanie obwodów przed przeciążeniem i zwarciem w instalacach niskiego napięcia. Konstrukcja 3-biegunowa z dodatkowym biegunem neutralnym (N) umożliwia kompleksowe zabezpieczenie obwodów trójfazowych z przewodem neutralnym.

• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zapobiegając przegrzaniu elementów przy prawidłowym doborze wkładki.
• Napięcie znamionowe 400 VAC: Przystosowany do standardowych sieci niskiego napięcia, zarówno w układach trójfazowych, jak i jednofazowych z separacją faz.
• Wkładki cylindryczne 10x38mm L38: Uniwersalne gniazdo dla wkładek bezpiecznikowych o typowych wymiarach, ułatwiające wymianę i dobór charakterystyki zabezpieczenia.
• Konfiguracja 3P+N: Umożliwia jednoczesne odłączenie trzech faz i przewodu neutralnego, co jest wymagane w wielu instalacjach według obowiązujących przepisów.
• Modułowa budowa na szynę TH35: Prosty i szybki montaż w rozdzielnicach, zgodny z powszechnie stosowanym systemem DIN.

Zgodność z Normami

Rozłącznik bezpiecznikowy L95400 został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania norm zharmonizowanych dla aparatury modułowej, co gwarantuje jego niezawodność w instalacach elektrycznych.

Zastosowanie

Rozłącznik bezpiecznikowy 3P+N znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie oraz zabezpieczanie obwodów przed skutkami przeciążeń i zwarć. Idealnie sprawdzi się w rozdzielnicach głównych i podrozdzielniach budynków mieszkalnych, komercyjnych oraz przemysłowych.

• Zabezpieczanie obwodów zasilających odbiorniki trójfazowe (silniki, grzejniki, klimatyzatory) z koniecznością odłączania przewodu neutralnego.
• Stosowanie jako główny wyłącznik odłączający w tablicach rozdzielczych, umożliwiający bezpieczne prace konserwacyjne.
• Ochrona przeciwprzeciążeniowa i zwarciowa w instalacach przemysłowych i komercyjnych przy użyciu wkładek bezpiecznikowych 10x38mm.
• Element rozdziału energii w systemach automatyki budynkowej, gdzie wymagane jest ręczne odłączenie poszczególnych obwodów.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Rozłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 20A zgodnie z normami instalacyjnymi. Momenty dokręcania zacisków oraz rodzaj wkładek bezpiecznikowych należy stosować zgodnie z dokumentacją producenta (jeśli dostępna) lub ogólnymi zasadami dla wkładek 10x38mm.

FAQ

• Jakie wkładki bezpiecznikowe są kompatybilne z rozłącznikiem L95400? Urządzenie przeznaczone jest do wkładek bezpiecznikowych cylindrycznych typu L38 o wymiarach 10x38mm. Wkładki powinny mieć prąd znamionowy nieprzekraczający 20A – dokładną charakterystykę należy dobrać do zabezpieczanego obwodu.
• Czy rozłącznik posiada podświetlenie lub sygnalizację zadziałania? Zgodnie z danymi katalogowymi L95400 nie wyposażono w podświetlenie ani wskaźnik przepalenia wkładki – stan ochrony należy zweryfikować wizualnie lub za pomocą miernika.
• Jaki jest stopień ochrony IP rozłącznika? Producent nie podaje w nazwie produktu stopnia ochrony. Standardowo dla aparatury modułowej montowanej w rozdzielnicy IP40 lub wyższej przyjmuje się, że samo urządzenie posiada co najmniej IP20. Dokładną wartość należy sprawdzić w dokumentacji technicznej producenta.
