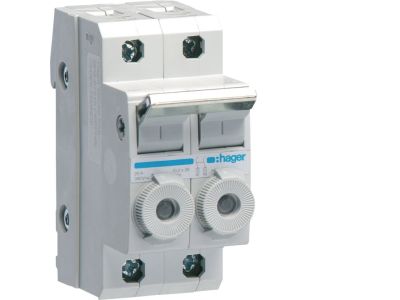

Modułowy rozłącznik bezpiecznikowy 2P do wkładek bezp. cylindrycznych L38 10x38mm 20A 400VAC | L96200 Hager

Opis i Kluczowe Cechy

Modułowy rozłącznik bezpiecznikowy o symbolu L96200 przeznaczony jest do montażu w rozdzielnicach i stanowi niezawodne rozwiązanie do zabezpieczania obwodów. Urządzenie 2-biegunowe (2P) przystosowane do stosowania wkładek bezpiecznikowych cylindrycznych 10x38 mm (L38). Prąd znamionowy 20 A umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, a napięcie znamionowe 400 V AC pozwala na zastosowanie zarówno w instalacjach jednofazowych, jak i międzyfazowych 400 V.

• 2 bieguny (2P): Umożliwia jednoczesne odłączanie obu przewodów fazowych, co zwiększa bezpieczeństwo obsługi i konserwacji.
• Prąd znamionowy 20 A: Gwarantuje pewne działanie przy obciążeniach do 20 A bez ryzyka przegrzania styków.
• Napięcie znamionowe 400 V AC: Odpowiednie do zasilania odbiorników w układach 1-fazowych (230 V) oraz międzyfazowych (400 V).
• Kompatybilność z wkładkami cylindrycznymi 10x38 mm (L38): Szeroka dostępność wkładek bezpiecznikowych o różnych charakterystykach (gG, aM) zapewnia elastyczność doboru zabezpieczenia.
• Modułowa konstrukcja: Łatwy montaż na szynie TH35 (DIN), standardowa szerokość modularna – idealny do rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Rozłącznik bezpiecznikowy L96200 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony jest do montażu w instalacjach zgodnych z przepisami bezpieczeństwa elektrycznego. Szczegółowe informacje dotyczące zgodności z konkretnymi normami znajdują się w dokumentacji producenta.

Zastosowanie

Rozłącznik bezpiecznikowy L96200 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodu oraz ochrona przed przeciążeniem i zwarciem za pomocą wkładek bezpiecznikowych. Idealnie sprawdza się w rozdzielnicach budynkowych oraz w obiektach przemysłowych.

• Zabezpieczenie obwodów odbiorczych w instalacjach oświetleniowych i gniazd wtykowych.
• Odłączanie zasilania maszyn i urządzeń w celach serwisowych, przy zachowaniu widocznej przerwy izolacyjnej.
• Wykorzystanie jako główny wyłącznik w podrozdzielnicach lub jako zabezpieczenie baterii kondensatorów i innych odbiorników.
• Współpraca z systemami automatyki budynkowej jako element ochronny obwodów sterowania.

Wskazówki Montażowe

Montaż rozłącznika bezpiecznikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczono do mocowania na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przekrój przewodów musi być odpowiedni do prądu znamionowego 20 A i warunków obciążenia.

FAQ

• Do jakich wkładek bezpiecznikowych jest przystosowany rozłącznik L96200? Rozłącznik jest przeznaczony do wkładek cylindrycznych o średnicy 10 mm i długości 38 mm (oznaczenie L38), np. typu gG lub aM w zależności od wymaganego zabezpieczenia.
• Jaki jest prąd znamionowy tego rozłącznika? Prąd znamionowy wynosi 20 A przy napięciu 400 V AC.
• Czy rozłącznik posiada sygnalizację stanu zadziałania bezpiecznika? W danych produktu nie podano informacji o sygnalizacji. Rozłącznik jest urządzeniem biernym – stan zadziałania wkładki należy sprawdzać wizualnie przez przezroczystą obudowę (jeśli występuje) lub za pomocą miernika.
