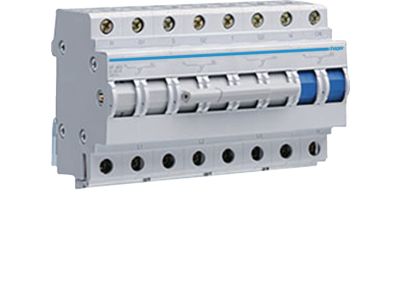

Modułowy przełącznik zasilania 3P+N I-0-II 63A 400VAC | SF463 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik zasilania SF463 marki HAGER to wysokiej klasy aparat elektryczny zaprojektowany do bezpiecznego i niezawodnego przełączania obwodów w układach zasilania rezerwowego. Urządzenie posiada konfigurację 3P+N, co oznacza jednoczesne przełączanie trzech faz oraz toru neutralnego, zapewniając pełną izolację układu od źródła podstawowego podczas pracy na zasilaniu alternatywnym. Prąd znamionowy wynoszący 63 A pozwala na obsługę znacznych obciążeń w instalacjach domowych oraz komercyjnych. Przełącznik pracuje w schemacie I-0-II, gdzie pozycja środkowa (zero) gwarantuje przerwę izolacyjną, eliminując ryzyko jednoczesnego załączenia dwóch różnych źródeł energii, co jest kluczowe dla ochrony sieci i urządzeń odbiorczych.

• Prąd znamionowy 63A: Umożliwia bezpieczną pracę w obwodach o dużym poborze mocy.
• Konfiguracja 3P+N: Pełne rozłączenie wszystkich torów prądowych, w tym przewodu neutralnego.
• Trójpołożeniowa dźwignia I-0-II: Wyraźna sygnalizacja stanu pracy i bezpieczna pozycja neutralna.
• Kompatybilność modułowa: Standardowa szerokość i profil pozwalają na bezproblemowy montaż w rozdzielnicach obok wyłączników nadprądowych i różnicowoprądowych HAGER.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania izolacyjnego oraz trwałość mechaniczną styków. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku profesjonalnych instalacji elektroenergetycznych w Unii Europejskiej.

Zastosowanie

Przełącznik SF463 znajduje szerokie zastosowanie w systemach zasilania gwarantowanego. Jest idealnym rozwiązaniem do ręcznego przełączania zasilania między siecią energetyczną a agregatem prądotwórczym lub systemem zasilania awaryjnego UPS. Dzięki swojej budowie modułowej, doskonale sprawdza się w rozdzielnicach głównych budynków jednorodzinnych, warsztatów oraz małych obiektów przemysłowych, gdzie wymagana jest wysoka niezawodność i czytelność obsługi dla personelu technicznego.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35), co znacząco przyspiesza prace instalacyjne. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Ze względu na prąd znamionowy 63A, należy stosować przewody o przekroju miedzianym dostosowanym do obciążenia długotrwałego, zgodnie z projektem instalacji elektrycznej.

FAQ

• Czy przełącznik SF463 może być sterowany automatycznie? Nie, jest to aparat sterowany ręcznie za pomocą dźwigni umieszczonej na froncie obudowy.
• Czy urządzenie rozłącza przewód N? Tak, model ten posiada 4 bieguny (3P+N), co oznacza, że tor neutralny jest rozłączany równocześnie z torami fazowymi.
• Jaka jest szerokość modułowa tego urządzenia? Przełącznik zajmuje standardową szerokość w rozdzielnicy, dopasowaną do systemów szynowych HAGER, co ułatwia estetyczne wykończenie tablicy rozdzielczej.
