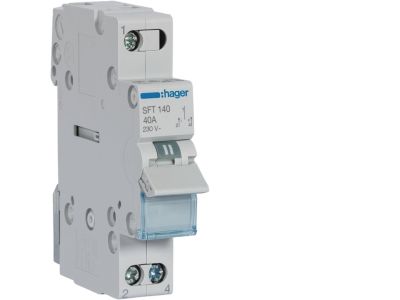

Modułowy przełącznik instalacyjny I-0-II punkt wspólny od góry 1P 40A 230VAC | SFT140 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik instalacyjny SFT140 to jednobiegunowy (1P) przełącznik trójpołożeniowy I-0-II o prądzie znamionowym 40 A i napięciu 230 V AC. Punkt wspólny umieszczony od góry ułatwia prowadzenie przewodu fazowego i zwiększa czytelność okablowania. Urządzenie zaprojektowano do bezpiecznego przełączania obwodów o znacznym obciążeniu w standardowych instalacjach jednofazowych.

• Przełącznik trójpołożeniowy I-0-II: Umożliwia wybór między dwoma niezależnymi obwodami oraz całkowite wyłączenie – idealny do przełączania źródeł zasilania lub obwodów oświetleniowych.
• Prąd znamionowy 40 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie 230 V AC: Przystosowany do standardowych sieci jednofazowych w budynkach mieszkalnych i komercyjnych.
• Konstrukcja 1P (jednobiegunowa): Kompaktowa obudowa modułowa przeznaczona do montażu na szynie DIN w rozdzielnicach.
• Punkt wspólny od góry: Usprawnia podłączenie przewodu fazowego, skracając czas montażu i ułatwiając identyfikację zacisków.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnych z obowiązującymi przepisami instalacyjnymi.

Zastosowanie

Modułowy przełącznik instalacyjny SFT140 znajduje zastosowanie wszędzie tam, gdzie wymagane jest przełączanie dwóch obwodów lub wybór źródła zasilania w instalacjach jednofazowych.

• Przełączanie oświetlenia w układach wielostrefowych – sterowanie z jednego punktu.
• Wybór zasilania awaryjnego (np. przełączanie między siecią a agregatem) w domach i małych obiektach komercyjnych.
• Sterowanie odbiornikami o dużym poborze prądu, takimi jak grzejniki elektryczne, silniki czy piece akumulacyjne.
• Jako wyłącznik główny w małych rozdzielnicach – pozycja 0 zapewnia całkowite odcięcie napięcia w obwodzie.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przełącznik przeznaczony jest do montażu na szynie DIN TH35. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie. Dokręcaj zaciski z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia (dla 40 A zalecany przekrój minimum 10 mm² dla miedzi, zgodnie z normami). Zwróć uwagę na kierunek podłączenia przewodu fazowego do punktu wspólnego od góry.

FAQ

• Czy przełącznik SFT140 ma podświetlenie? Nie, przełącznik nie posiada wbudowanego podświetlenia. W razie potrzeby można zastosować oddzielną lampkę sygnalizacyjną.
• Jaki stopień ochrony ma ten przełącznik? Producent nie podaje konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, która zapewnia odpowiednią ochronę przed wilgocią i pyłem. Standardowo aparatura modułowa w takich warunkach oferuje ochronę IP20.
• Czy przełącznik pracuje w trybie przełączania czy wyłączania? Przełącznik I-0-II działa w trybie przełączania – pozycja I łączy wejście z pierwszym wyjściem, pozycja II z drugim, a pozycja 0 rozłącza oba obwody. Jest to przełącznik trójpołożeniowy, nie tylko wyłącznik.
