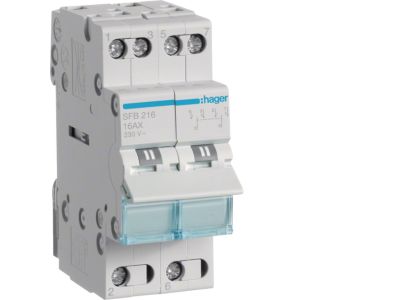

Modułowy przełącznik instalacyjny I-0-II punkt wspólny od dołu 2P 16A 230VAC | SFB216 Hager

Opis i Kluczowe Cechy

Modułowy przełącznik instalacyjny SFB216 w konfiguracji I-0-II umożliwia wybór między dwoma źródłami zasilania oraz całkowite wyłączenie obwodu. Dzięki dwóm biegunom (2P), prądowi znamionowemu 16A i napięciu 230V AC zapewnia bezpieczną i niezawodną pracę w standardowych instalacjach jednofazowych. Punkt wspólny zlokalizowany od dołu ułatwia prowadzenie przewodów i montaż w rozdzielnicy.

• I-0-II (trzy położenia): Możliwość ręcznego przełączania między źródłami I i II oraz odcięcia zasilania (0) – idealne do zarządzania awaryjnym lub sezonowym zasilaniem.
• 2 bieguny (2P): Rozłączanie obu przewodów fazowych (L i N) w obwodzie jednofazowym – gwarantuje pełne bezpieczeństwo przy odłączaniu napięcia.
• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o obciążeniu do ok. 3,5 kW (przy 230 V) bez ryzyka przegrzania styków.
• Punkt wspólny od dołu: Ułatwia logiczne i estetyczne prowadzenie przewodów, szczególnie przy montażu w szafach z zasilaniem doprowadzanym od dołu.
• Napięcie znamionowe 230 V AC: Przeznaczony do standardowych sieci jednofazowych, powszechnie stosowanych w budynkach mieszkalnych i komercyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Montaż i eksploatacja powinny odbywać się zgodnie z obowiązującymi przepisami oraz wytycznymi producenta.

Zastosowanie

Przełącznik SFB216 znajduje zastosowanie wszędzie tam, gdzie konieczna jest ręczna zmiana źródła zasilania lub całkowite odcięcie obwodu. Sprawdza się w instalacjach zarówno nowych, jak i modernizowanych.

• Przełączanie między siecią energetyczną a agregatem prądotwórczym lub UPS.
• Wybór źródła zasilania w obiektach z dwoma niezależnymi przyłączami (np. budynki użyteczności publicznej).
• Odcinanie dopływu napięcia w obwodach konserwacyjnych lub serwisowych.
• Sterowanie sekcjami oświetlenia lub gniazd w instalacjach rozdzielczych.

Wskazówki Montażowe

Montaż i podłączenie przełącznika SFB216 powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać w zależności od prądu obciążenia, zgodnie z normami. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy przełącznik SFB216 posiada wbudowane podświetlenie? W danych producenta nie podano informacji o podświetleniu. Standardowo tego typu przełączniki instalacyjne nie są wyposażone w diodę sygnalizacyjną. W razie potrzeby zewnętrznej sygnalizacji zalecamy zastosowanie modułowej lampki kontrolnej.
• Jaki jest stopień ochrony przełącznika? Producent nie podaje konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20. Chroni to przed przypadkowym dotknięciem palcami, ale nie przed wilgocią – rozdzielnica powinna być umieszczona w suchym pomieszczeniu.
• Czy przełącznik SFB216 nadaje się do pracy ciągłej przy pełnym prądzie 16 A? Tak, prąd znamionowy 16 A oznacza możliwość pracy ciągłej przy tym obciążeniu bez konieczności deratingu. Pamiętaj jednak o odpowiednim doborze przekroju przewodów i wentylacji w rozdzielnicy.
