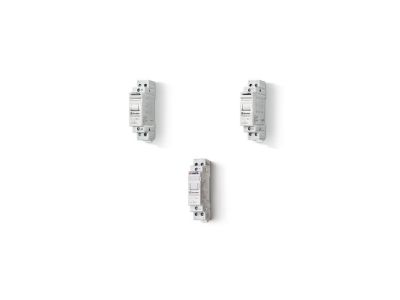

Modułowy przekaźnik impulsowy serii 20: 1 Z 16 A 230 V AC | 20.21.8.230.4000 Finder

Opis i Kluczowe Cechy

Modułowy przekaźnik impulsowy serii 20, model 20.21.8.230.4000 od renomowanego producenta FINDER, to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu oświetleniem oraz innymi odbiornikami energii w instalacjach budynkowych i przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co pozwala na bezpieczne przełączanie obciążeń o znacznej mocy. Wyposażone w jeden styk zwierny (1 Z), urządzenie pracuje w oparciu o cewkę zasilaną napięciem 230 V AC, co czyni je idealnym do standardowych sieci elektroenergetycznych.

• Materiał styków AgSnO2: Zastosowanie tlenku cyny srebrowej (AgSnO2) gwarantuje wysoką odporność na wypalanie styków, szczególnie przy obciążeniach o charakterze indukcyjnym i pojemnościowym, co znacząco wydłuża żywotność mechaniczną i elektryczną modułu.
• Kompaktowa obudowa: Szerokość modułu wynosi zaledwie 17,4 mm, co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy elektrycznej.
• Wskaźnik mechaniczny i przycisk testujący: Zintegrowany przycisk testujący umożliwia ręczne wymuszenie zmiany stanu styków, a mechaniczny wskaźnik zadziałania pozwala na błyskawiczną diagnostykę stanu pracy urządzenia bez konieczności użycia przyrządów pomiarowych.
• Personalizacja: Dedykowane miejsce na tabliczkę opisową ułatwia identyfikację obwodów w złożonych systemach automatyki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik jest przystosowany do montażu na standardowej szynie montażowej DIN 35 mm, zgodnie z wymogami normy PN-EN 60715. Spełnienie tych rygorystycznych wytycznych gwarantuje pełną kompatybilność z większością nowoczesnych rozdzielnic modułowych oraz zapewnia stabilność mechaniczną montażu, co jest kluczowe w środowiskach narażonych na wibracje.

Zastosowanie

Przekaźnik impulsowy FINDER 20.21 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest to idealne rozwiązanie do sterowania oświetleniem z wielu punktów (np. na klatkach schodowych, korytarzach czy w dużych halach magazynowych) przy użyciu równolegle połączonych przycisków sterowniczych. Dzięki możliwości współpracy z przyciskami podświetlanymi (po zastosowaniu opcjonalnego kondensatora 026.00), urządzenie doskonale sprawdza się w budynkach użyteczności publicznej oraz mieszkalnej, gdzie estetyka i funkcjonalność sterowania są priorytetem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik należy zatrzasnąć na szynie DIN 35 mm. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. W przypadku stosowania dużej liczby przycisków podświetlanych neonówkami, niezbędne jest wpięcie w obwód cewki kondensatora typu 026.00, co zapobiegnie niepożądanemu podtrzymaniu prądu cewki i błędnemu działaniu przekaźnika.

FAQ

• Czy przekaźnik zapamiętuje stan po zaniku napięcia? Tak, jako przekaźnik impulsowy (bistabilny), urządzenie utrzymuje aktualny stan styków aż do kolejnego impulsu sterującego, niezależnie od obecności napięcia zasilania na cewce.
• Jaki jest materiał styków i dlaczego jest ważny? Zastosowano AgSnO2 (tlenek cyny srebrowej), który jest materiałem o wysokiej odporności na prądy udarowe, co jest kluczowe przy nowoczesnych źródłach światła LED.
• Czy mogę zamontować ten przekaźnik w zwykłej rozdzielnicy domowej? Tak, urządzenie ma standardową szerokość jednego modułu (17,4 mm) i pasuje na każdą szynę TH35.
