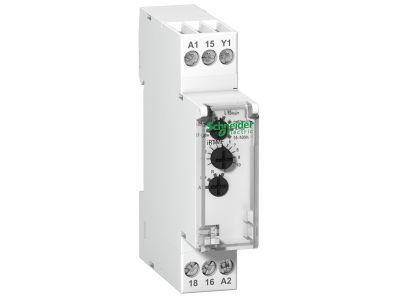

Modułowy przekaźnik czasowy Acti9 iRTMF wielofunkcyjny | A9E16070 Schneider Electric

Opis i Kluczowe Cechy

Modułowy przekaźnik czasowy wielofunkcyjny Acti9 iRTMF (symbol A9E16070) firmy Schneider Electric umożliwia precyzyjne i elastyczne programowanie opóźnień w zakresie od 0,1 s do 100 h. Urządzenie zasilane jest napięciem sterującym z zakresu 12–240 V AC/DC – dzięki czemu sprawdza się w instalacjach z różnymi systemami zasilania. Wyposażono je w styk przełączający o prądzie znamionowym 0,33 A przy 250 V AC, co pozwala bezpiecznie sterować sygnałami w układach automatyki. Przekaźnik zajmuje 2 moduły (szer. 18 mm) na szynie DIN TH35, oszczędzając miejsce w rozdzielnicy.

• Zakres opóźnienia 0,1 s – 100 h: daje pełną swobodę doboru czasu zwłoki – od bardzo krótkich impulsów po długotrwałe opóźnienia w procesach technologicznych.
• Napięcie sterowania 12–240 V AC/DC: uniwersalne zasilanie umożliwia zastosowanie zarówno w obwodach niskiego napięcia stałego, jak i w standardowych instalacjach przemysłowych 230 V AC.
• Styk przełączający (1CO) 0,33 A / 250 V AC: gwarantuje niezawodne przełączanie sygnałów sterujących bez ryzyka przegrzania styków przy podanych parametrach.
• Dokładność ±10% pełnej skali: zapewnia powtarzalność nastaw czasu, co jest kluczowe w aplikacjach wymagających precyzyjnej synchronizacji.
• Miganie w czasie opóźnienia: sygnalizacja wizualna informuje o trwającym cyklu, ułatwiając diagnostykę i kontrolę pracy przekaźnika.

Zgodność z Normami

Przekaźnik czasowy Acti9 iRTMF spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Producent zapewnia zgodność z duchem standardów DIN dla aparatury modułowej, co potwierdza jakość i bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Dzięki czterem funkcjom czasowym (A, B, C, H) oraz szerokiemu zakresowi nastaw, przekaźnik iRTMF znajduje zastosowanie w wielu scenariuszach automatyki budynkowej i przemysłowej. Może pracować zarówno samodzielnie, jak i zewnętrznie wyzwalany impulsem sterującym.

• Sterowanie czasowe oświetleniem – opóźnienie wyłączenia (funkcja A) lub załączenia (funkcja B) w korytarzach, klatkach schodowych i pomieszczeniach gospodarczych.
• Opóźnione załączanie wentylatorów lub pomp – odłożenie startu odbiornika względem sygnału załączenia, np. w instalacjach wentylacji mechanicznej.
• Generowanie cykli pracy dla styczników, przekaźników pośredniczących lub wejść PLC – np. w układach sekwencyjnych czy sygnalizacji czasowej.
• Impulsowanie o zadanym czasie trwania (funkcja H) – do sterowania bramami, roletami lub innymi urządzeniami wymagającymi krótkiego sygnału.

Wskazówki Montażowe

Montaż przekaźnika czasowego Acti9 iRTMF może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy.

Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub obudowach o stopniu ochrony min. IP20. Szerokość zabudowy wynosi 2 moduły (18 mm). Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym i wymogami instalacji – zaleca się przewody o przekroju do 2,5 mm². Moment dokręcania śrub zacisków musi być zgodny z dokumentacją techniczną producenta.

FAQ

• Czy przekaźnik ma sygnalizację LED? Tak, urządzenie miga w czasie trwania opóźnienia, co pozwala wizualnie kontrolować aktywny cykl czasowy.
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony wynosi IP20, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 12 mm. Przekaźnik należy montować w rozdzielnicy o odpowiedniej szczelności.
• Jaki jest typ styku – czy to styk przełączający? Tak, przekaźnik wyposażono w jeden styk przełączający (CO – changeover), który umożliwia jednoczesne rozwieranie i zwieranie obwodu w zależności od stanu pracy.
