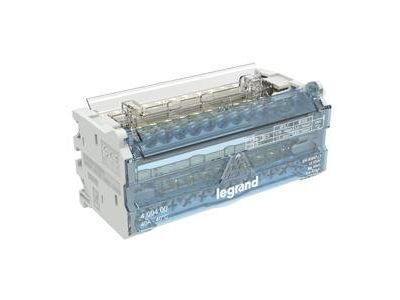

Modułowy blok rozdzielczy BR 2P-12, 40A | 400400 Legrand

Opis i Kluczowe Cechy

Modułowy blok rozdzielczy Legrand BR 2P-12 o numerze katalogowym 400400 to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o bezpiecznym i uporządkowanym rozdziale energii elektrycznej wewnątrz rozdzielnic. Urządzenie obsługuje prąd znamionowy o natężeniu 40 A, co czyni je idealnym rozwiązaniem dla obwodów zasilających i sterowniczych w budownictwie mieszkaniowym oraz komercyjnym. Konstrukcja dwubiegunowa (2P) pozwala na integrację dwóch niezależnych torów prądowych w jednej obudowie, co znacząco oszczędza miejsce na szynie DIN. Każdy biegun dysponuje 12 punktami zaciskowymi, co umożliwia precyzyjne i pewne połączenie wielu przewodów o różnych przekrojach. Przezroczysta osłona izolacyjna zapewnia stopień ochrony przed dotykiem bezpośrednim, jednocześnie umożliwiając wizualną inspekcję stanu połączeń bez konieczności demontażu osłon.

• Prąd znamionowy: 40 A zapewniający stabilną pracę pod obciążeniem.
• Liczba biegunów: 2P (dwubiegunowy) dla kompleksowego rozdziału fazy i neutralnego.
• Liczba otworów: 12 zacisków na każdy biegun zwiększa elastyczność instalacji.
• Montaż: Standardowa szyna symetryczna TH35 (DIN).
• Kompaktowa budowa: Optymalizacja miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, takimi jak IEC 60947-7-1, która określa wymagania dla listew zaciskowych do przewodów miedzianych. Dzięki temu inżynierowie i instalatorzy mają pewność, że blok rozdzielczy Legrand 400400 charakteryzuje się odpowiednią wytrzymałością dielektryczną, odpornością na prądy pełzające oraz stabilnością termiczną w trudnych warunkach pracy przemysłowej. Posiada również certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania.

Zastosowanie

Blok rozdzielczy BR 2P-12 znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest niezastąpiony w szafach sterowniczych automatyki przemysłowej, gdzie wymagany jest przejrzysty podział zasilania na poszczególne sterowniki PLC, czujniki i elementy wykonawcze. W budownictwie wielorodzinnym służy jako punkt rozdziału zasilania głównego na poszczególne obwody odbiorcze. Dzięki kompaktowej budowie modułowej, doskonale wpisuje się w estetykę i funkcjonalność nowoczesnych rozdzielnic modułowych, ułatwiając późniejszą konserwację i rozbudowę systemu.

Wskazówki Montażowe

Podczas instalacji bloku rozdzielczego Legrand 400400 należy przestrzegać kluczowych zasad technicznych. Montaż odbywa się poprzez zatrzaśnięcie urządzenia na standardowej szynie DIN (TH35). Przed przystąpieniem do podłączania przewodów, należy zdjąć izolację z końcówek na odpowiednią długość. Kluczowe jest zastosowanie właściwego momentu dokręcania śrub zaciskowych, co zapobiega luzowaniu się styków pod wpływem drgań i zmian temperatury. W przypadku stosowania przewodów typu linka, zaleca się użycie tulejek zaciskowych, co gwarantuje maksymalną powierzchnię styku i minimalizuje rezystancję połączenia.

FAQ

• Czy blok rozdzielczy 400400 można montować pionowo? Tak, konstrukcja zacisków i system mocowania na szynie DIN pozwalają na montaż zarówno w pionie, jak i w poziomie, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.
• Jaki jest maksymalny prąd pracy tego modułu? Maksymalny prąd znamionowy wynosi 40 A. Przekroczenie tej wartości może prowadzić do przegrzania komponentu.
• Czy osłona bloku jest zdejmowalna? Tak, przezroczysta osłona jest demontowalna, co ułatwia dostęp do zacisków śrubowych podczas prac instalacyjnych, zachowując jednocześnie ochronę IP po jej założeniu.
