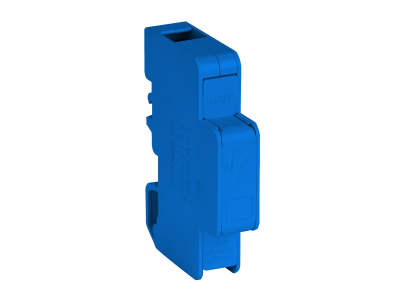

Modułowy blok rozdzielczy 1-biegunowy 500v ELP-LBR-60A niebieski | 84326003 Simet

Opis i Kluczowe Cechy

Modułowy blok rozdzielczy 1-biegunowy ELP-LBR-60A (symbol 84326003) przeznaczony do bezpiecznego rozdzielania przewodu neutralnego w instalacjach elektrycznych. Urządzenie wytrzymuje prąd znamionowy do 60 A przy napięciu 500 V, co pozwala na obsługę obwodów o znacznym obciążeniu bez ryzyka przegrzania. Szerokość modułu wynosi 18 mm (1 moduł), co ułatwia kompaktowy montaż w rozdzielnicy.

• Prąd znamionowy 60 A: gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przeciążenia.
• Napięcie znamionowe 500 V: kompatybilność z instalacjami trójfazowymi oraz sieciami o podwyższonym napięciu.
• Wejście 1 × 16–35 mm²: umożliwia podłączenie grubych przewodów zasilających, zapewniając niską rezystancję połączenia.
• Wyjście 6 × 1,5–6 mm²: pozwala na rozdzielenie przewodu neutralnego do 6 odbiorników lub obwodów końcowych.
• Niebieska obudowa: zgodna z oznaczeniem kolorystycznym przewodu neutralnego (N), co ułatwia identyfikację i porządek w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnych ze standardem DIN. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Blok rozdzielczy służy do bezpiecznego i uporządkowanego rozdzielania przewodu neutralnego w obwodach elektrycznych. Sprawdza się w różnych scenariuszach instalacyjnych:

• Rozdzielanie przewodu N w głównych rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.
• Łączenie oraz rozgałęzianie przewodów w szafach sterowniczych i pulpitach operatorskich.
• Ułatwienie prowadzenia okablowania w automatyce budynkowej (systemy ogrzewania, wentylacji, oświetlenia).
• Stosowanie jako punkt łączeniowy w instalacjach fotowoltaicznych i innych źródłach energii.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Blok mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać do prądu znamionowego (max. 60 A) oraz dopuszczalnych zakresów (wejście 16–35 mm², wyjście 1,5–6 mm²). Śruby zaciskowe dokręcać momentem zgodnym z dokumentacją producenta – zbyt słabe dokręcenie zwiększa rezystancję, a zbyt mocne może uszkodzić izolację.

FAQ

• Czy blok rozdzielczy posiada podświetlenie LED? Nie, jest to pasywny element łączeniowy – nie wyposażono go w żadne podświetlenie ani wskaźniki.
• Jaki stopień ochrony (IP) ma ten produkt? Producent nie podał konkretnej wartości IP. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się IP20. W razie potrzeby dodatkowej ochrony należy zastosować obudowę zewnętrzną.
• Czy blok jest przystosowany do pracy ciągłej przy pełnym obciążeniu 60 A? Tak, prąd znamionowy 60 A jest wartością dla pracy ciągłej, pod warunkiem właściwego montażu (dobór przekrojów, moment dokręcania, temperatura otoczenia).
