Modułowy blok rozdzielczy 1-biegunowy 500V 125A ELP-LBR60A żółto-zielony | 84326009 Simet

Opis i Kluczowe Cechy

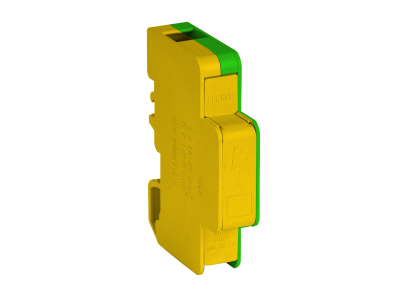

Modułowy blok rozdzielczy 1-biegunowy o symbolu 84326009 (ELP-LBR60A) przeznaczony do pracy przy napięciu 500 V i prądzie znamionowym 125 A. Wykonany w kolorze żółto-zielonym, jednoznacznie identyfikującym go jako element do prowadzenia przewodu ochronnego (PE). Dzięki kompaktowym wymiarom 67 × 94 × 18 mm (szerokość 18 mm) umożliwia instalację na szynie DIN TH35 w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 125 A: umożliwia bezpieczną dystrybucję energii w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 500 V: szeroki zakres zastosowań – zarówno w instalacjach jednofazowych, jak i trójfazowych, zapewniając odpowiednią izolację.
• Kolor żółto-zielony: wyraźne oznaczenie do stosowania jako listwa ochronna PE, ułatwiające identyfikację i redukujące ryzyko pomyłki.
• Wejście 1×16–35 mm², wyjścia 6×1,5–6 mm²: elastyczność podłączeń – od cienkich przewodów sygnałowych po grube przewody zasilające i ochronne.
• Montaż na szynę TH35 (TS35): szybka, stabilna instalacja w każdej rozdzielnicy zgodnej ze standardem DIN.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada deklarację zgodności CE. Przeznaczony do pracy w rozdzielnicach wyposażonych w szynę DIN TH35. Montaż i użytkowanie zgodnie z przepisami krajowymi oraz zaleceniami producenta.

Zastosowanie

Blok rozdzielczy znajduje zastosowanie tam, gdzie wymagane jest bezpieczne i przejrzyste prowadzenie przewodów ochronnych w instalacjach elektrycznych. Doskonale sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Jako listwa ochronna PE w rozdzielnicach budynkowych i przemysłowych.
• Do łączenia przewodów uziemiających i wyrównawczych w instalacjach odgromowych i ochrony przeciwporażeniowej.
• W rozdzielnicach automatyki budynkowej do organizacji rozdziału przewodu ochronnego.
• Jako element szyny wyrównawczej w instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż i podłączenie bloku rozdzielczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem aktualnych przepisów. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Blok mocuje się na szynie DIN TH35 (TS35) poprzez zatrzaśnięcie. Przewody należy podłączać przy użyciu odpowiednich narzędzi, dokręcając śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego oraz warunków obciążenia.

FAQ

• Ile przewodów można podłączyć na wyjściu bloku? Blok wyposażony jest w 6 zacisków wyjściowych, każdy przystosowany do przewodów o przekroju od 1,5 do 6 mm².
• Jaki przekrój przewodu można podłączyć na wejściu? Wejście bloku przyjmuje przewody o przekroju od 16 do 35 mm², co pozwala na doprowadzenie zasilania z głównej szyny ochronnej.
• Dlaczego blok jest w kolorze żółto-zielonym? Żółto-zielone oznaczenie zgodnie z normami IEC identyfikuje go jako element przeznaczony wyłącznie do przewodu ochronnego (PE). Nie należy go stosować jako listwy neutralnej.
