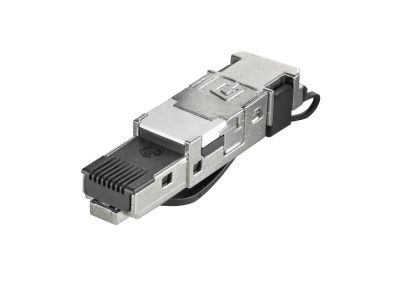

Modułowe złącze wtykowe sieciowe IDC, IE-PS-RJ45-FH-BK-A, RJ45, cat. 6A / kl. EA (ISO/IEC 11801 2010 | 1132040000 Weidmuller

Opis i Kluczowe Cechy

Modułowe złącze wtykowe sieciowe IDC (Insulation Displacement Connection) oznaczone symbolem 1132040000 to wysokiej klasy komponent do sieci transmisji danych. Zaprojektowane dla kategorii 6A / klasy EA wg normy ISO/IEC 11801 2010, zapewnia szybką i niezawodną łączność w wymagających instalacjach. Dzięki technologii IDC okablowanie odbywa się bez użycia narzędzi, co skraca czas montażu i eliminuje ryzyko błędów przy zaciskaniu.

• Kategoria 6A / klasa EA: Gwarantuje przepustowość do 500 MHz i obsługę szybkich protokołów (10GBASE-T, PoE++) – niezbędna w nowoczesnych sieciach przemysłowych i biurowych.
• Technologia IDC (przebijanie izolacji): Beznarzędziowe łączenie przewodów – wystarczy wcisnąć żyłę w zacisk, co przyspiesza instalację i zapewnia powtarzalną jakość połączenia.
• Modułowa konstrukcja: Łatwe osadzenie w panelach czołowych, puszkach instalacyjnych lub szynach DIN (w zależności od akcesoriów) – umożliwia elastyczną aranżację okablowania.
• Zgodność z normą ISO/IEC 11801 2010: Spełnia międzynarodowe wymagania dla okablowania strukturalnego, co gwarantuje współpracę z urządzeniami innych producentów i długoterminową niezawodność.
• Solidna obudowa: Trwałe materiały odporne na wibracje i zmiany temperatury – dedykowane do pracy w środowisku przemysłowym (zgodnie z przeznaczeniem serii IE).

Zgodność z Normami

Produkt spełnia wymagania normy ISO/IEC 11801 2010 dla kategorii 6A / klasy EA. Posiada oznaczenie CE i jest przeznaczony do budowy okablowania strukturalnego zgodnego z europejskimi standardami technicznymi.

Zastosowanie

Złącze IE-PS-RJ45-FH-BK-A dedykowane jest do szybkich sieci Ethernet w aplikacjach przemysłowych i komercyjnych. Sprawdzi się tam, gdzie wymagana jest wysoka odporność na zakłócenia oraz stabilna transmisja danych.

• Przemysłowe sieci Ethernet (np. Profinet, EtherCAT, Ethernet/IP) wymagające kategorii 6A dla pełnej przepustowości.
• Okablowanie strukturalne w biurach, serwerowniach i centrach danych – montaż na panelach krosowych lub w gniazdach abonenckich.
• Systemy monitoringu IP i wideodomofony – zapewnia pasmo dla kamer HD i transmisji PoE+.
• Automatyka budynkowa i sterowanie – łączność pomiędzy kontrolerami PLC a panelami operatorskimi.

Wskazówki Montażowe

Instalację złącza może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (dla instalacji niskoprądowych i sieci informatycznych). Przed rozpoczęciem prac należy odłączyć napięcie od urządzeń, do których będzie podłączane złącze. Montaż przeprowadzić na szynie DIN TH35 (z użyciem odpowiednich adapterów) lub w puszce instalacyjnej zgodnie z dokumentacją producenta. Przewody Ethernet kategorii 6A (ekranowane) należy wprowadzić do zacisków IDC w technologii beznarzędziowej – siłowo wcisnąć, aż do zatrzaśnięcia. Nie stosować nadmiernej siły, aby nie uszkodzić mechanizmu. Przekrój przewodu dobrać zgodnie z zaleceniami producenta (zwykle 22–26 AWG). Po zakończeniu montażu sprawdzić ciągłość połączeń miernikiem sieciowym.

FAQ

• Czy złącze posiada podświetlenie LED? Nie – w modelu IE-PS-RJ45-FH-BK-A nie przewidziano diod sygnalizacyjnych. Ewentualny stan połączenia można monitorować poprzez wskaźniki w przełączniku sieciowym.
• Jaki stopień ochrony ma to złącze? Producent nie określa w danych stopnia IP – zalecamy instalację w suchych, zamkniętych obudowach (typowe IP20 dla tego typu aparatury modułowej). W przypadku środowisk o podwyższonej wilgotności należy zastosować dodatkowe uszczelnienie.
• Tryb pracy styku – czy to złącze działa w trybie przepustowym? Jest to standardowe złącze wtykowe RJ45 (gniazdo) z zaciskami IDC na przewody. Pracuje w trybie stałego połączenia (nie przełącznik, nie przycisk) – służy do zakończenia kabla w punkcie sieciowym.
