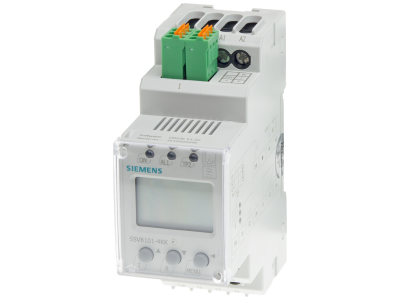

Modułowe urządzenie różnicowoprądowe typ B, 24VDC,LCD, Idn 30 mA- 1 A, 0-2000 Hz | 5SV8111-4KK Siemens

Alternatywny kod produktu: 5SV81114KK

Opis i Kluczowe Cechy

Modułowe urządzenie różnicowoprądowe typ B o symbolu 5SV8111-4KK to zaawansowany element ochrony różnicowej przeznaczony do obwodów prądu stałego i przemiennego. Wyposażone w zasilanie pomocnicze 24 VDC oraz czytelny wyświetlacz LCD, umożliwia precyzyjną regulację znamionowego prądu różnicowego Idn w zakresie od 30 mA do 1 A oraz pracę w szerokim paśmie częstotliwości 0–2000 Hz. Urządzenie działa niezależnie od napięcia sieciowego, co zwiększa niezawodność ochrony przeciwporażeniowej.

• Typ B (wykrywanie prądów stałych, pulsujących i wysokoczęstotliwościowych): Zapewnia pełną ochronę w obwodach z przekształtnikami, falownikami i ładowarkami, gdzie występują składowe stałe i wyższe harmoniczne.
• Regulowany prąd różnicowy Idn 30 mA–1 A: Możliwość dopasowania progu zadziałania do specyfiki instalacji – od ochrony przeciwpożarowej (30 mA) po selektywne odłączanie dużych odbiorników (1 A).
• Zakres częstotliwości 0–2000 Hz: Działanie w obwodach prądu stałego (0 Hz) oraz sieciach o częstotliwościach przemysłowych i podwyższonych – idealne do nowoczesnych układów zasilania.
• Zasilanie pomocnicze 24 VDC i wyświetlacz LCD: Niezależne od napięcia sieciowego zasilanie gwarantuje ciągłość monitorowania, a wyświetlacz ułatwia konfigurację i odczyt wartości zadanych oraz stanu pracy.
• Niezależność od napięcia sieciowego: Urządzenie zachowuje funkcję ochronną nawet przy zaniku napięcia zasilającego obwód główny – kluczowe dla instalacji krytycznych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących urządzeń różnicowoprądowych (np. IEC/EN 60947-2, IEC/EN 62020) oraz posiada deklarację zgodności CE. Wykonany zgodnie ze standardami DIN przeznaczonymi dla aparatury modułowej.

Zastosowanie

Urządzenie różnicowoprądowe typ B 5SV8111-4KK znajduje zastosowanie w obwodach, gdzie występują składowe stałe prądu różnicowego oraz szerokie spektrum częstotliwości. Dzięki regulacji Idn i zasilaniu 24 VDC sprawdza się w instalacjach wymagających ciągłego monitorowania.

• Ochrona przeciwporażeniowa w obwodach z falownikami, przekształtnikami i zasilaczami impulsowymi (np. przemysł, stacje ładowania pojazdów elektrycznych).
• Monitorowanie prądów różnicowych w instalacjach fotowoltaicznych (DC) oraz w obwodach UPS z bateriami akumulatorów.
• Selektywna ochrona odbiorników o podwyższonych prądach upływu – regulacja Idn do 1 A pozwala uniknąć zbędnych wyłączeń.
• Zabezpieczenie w obwodach, gdzie wymagana jest praca przy częstotliwościach powyżej 50/60 Hz, np. w zasilaniu maszyn o zmiennej prędkości obrotowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV) zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie głównym i pomocniczym. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów zasilających i przyłączeniowych dobierz do prądu obciążenia oraz zgodnie z dokumentacją producenta. Zalecany moment dokręcania zacisków podany jest w instrukcji dołączonej do urządzenia.

FAQ

• Czy urządzenie wymaga zewnętrznego zasilania? Tak, do działania potrzebuje zasilania pomocniczego 24 VDC. Jest niezależne od napięcia sieciowego obwodu głównego – nawet przy jego zaniku monitorowanie prądów różnicowych pozostaje aktywne.
• Jaki jest stopień ochrony obudowy? Producent nie podaje w danych konkretnego stopnia IP, jednak aparatura modułowa przeznaczona do zabudowy w rozdzielnicy ma zwykle ochronę IP20 od strony czołowej (wymagana szczelna obudowa całej rozdzielnicy).
• Jakiego typu prądy różnicowe wykrywa to urządzenie (typ B)? Typ B reaguje na prądy różnicowe sinusoidalne, pulsujące (jedno- i dwupółówkowe) oraz stałe wygładzone. Działa także dla częstotliwości do 2000 Hz, co pokrywa zakresy wyższych harmonicznych generowanych przez przekształtniki.
