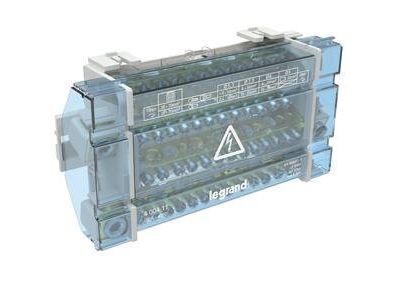

Modułowe bloki listew rozdzielczych 10M 160A 4P | 400411 Legrand

Opis i Kluczowe Cechy

Modułowy blok rozdzielczy Legrand o numerze referencyjnym 400411 to zaawansowane rozwiązanie przeznaczone do profesjonalnej dystrybucji energii elektrycznej w rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A, co pozwala na stabilną pracę w obwodach o dużym obciążeniu. Konstrukcja czterobiegunowa (4P) umożliwia jednoczesne i bezpieczne zarządzanie trzema fazami oraz przewodem neutralnym. Blok zajmuje szerokość 10 modułów (17,5 mm każdy), co przekłada się na 175 mm całkowitej szerokości montażowej. Wyposażony jest w transparentną osłonę izolacyjną, która pozwala na szybką inspekcję wizualną stanu połączeń bez konieczności demontażu elementów ochronnych. Solidne zaciski śrubowe gwarantują trwały styk elektryczny i minimalizują straty energii wynikające z rezystancji przejścia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa, w tym z międzynarodową normą IEC 60947-1, która określa ogólne wymagania dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu blok rozdzielczy Legrand 400411 spełnia najwyższe standardy w zakresie wytrzymałości dielektrycznej, odporności na prądy zwarciowe oraz trwałości mechanicznej. Posiada certyfikację CE, co potwierdza jego dopuszczenie do obrotu na rynku europejskim jako komponentu bezpiecznego dla użytkownika i instalacji.

Zastosowanie

Blok rozdzielczy 160A znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do głównych i pomocniczych rozdzielnic zasilających w budynkach biurowych, halach produkcyjnych oraz centrach danych. Dzięki możliwości zasilania z jednego źródła i rozdziału energii na wiele mniejszych obwodów, znacząco upraszcza strukturę okablowania wewnątrz szafy sterowniczej. Jest szczególnie ceniony przez prefabrykatorów rozdzielnic za możliwość estetycznego i przejrzystego uporządkowania przewodów o różnych przekrojach.

Wskazówki Montażowe

Montaż bloku odbywa się na standardowej szynie wsporczej TH35 (DIN), co zapewnia kompatybilność z większością nowoczesnych systemów obudów. Istnieje również możliwość montażu bezpośredniego na płycie montażowej za pomocą wkrętów. Podczas instalacji kluczowe jest zachowanie odpowiedniego momentu dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków w trakcie eksploatacji. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, aby zapewnić maksymalną powierzchnię styku. Przejrzysta osłona powinna być zawsze zamontowana po zakończeniu prac, aby utrzymać stopień ochrony przed dotykiem bezpośrednim części czynnych.

FAQ

• Czy blok można montować pionowo? Tak, konstrukcja zacisków i system mocowania pozwalają na montaż zarówno w poziomie, jak i w pionie, zachowując pełne parametry elektryczne.
• Jaki jest stopień ochrony tego bloku? Blok zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem palcem do części niebezpiecznych.
• Czy osłona jest zdejmowalna? Tak, transparentna osłona jest demontowalna, co ułatwia dostęp do zacisków podczas prac instalacyjnych i konserwacyjnych.
