Modułowa podstawa bezpiecznikowa zwierająca 1P 32A 690VAC | LSN509 Hager

Opis i Kluczowe Cechy

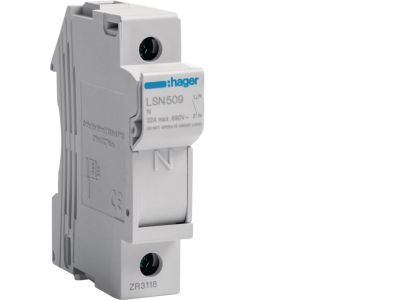

Modułowa podstawa bezpiecznikowa zwierająca LSN509 (symbol LSN509) to jednobiegunowe urządzenie przeznaczone do montażu wkładek topikowych lub wykonywania zwarć serwisowych w obwodach elektrycznych. Dzięki prądowi znamionowemu 32 A i napięciu izolacji 690 V AC pozwala na bezpieczną pracę w instalacach o znacznym obciążeniu, zachowując rezerwę wytrzymałości dielektrycznej. Kompaktowa konstrukcja modułowa umożliwia łatwą integrację w rozdzielnicach na szynie DIN.

• Prąd znamionowy 32 A: Zapewnia niezawodne przewodzenie prądu w obwodach o obciążeniu do 32 A bez ryzyka przegrzania zacisków.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacach przemysłowych i komercyjnych o podwyższonym napięciu, zwiększając margines bezpieczeństwa.
• Funkcja zwierania: Umożliwia bezpieczne zastąpienie wkładki topikowej zworką zwarciową w celu serwisowego odizolowania lub testowania obwodu.
• Konstrukcja modułowa 1P: Zajmuje tylko jedno pole w rozdzielnicy, co optymalizuje wykorzystanie przestrzeni w szafie sterowniczej.
• Montaż na szynie DIN TH35: Szybki i pewny montaż bez użycia narzędzi – zgodny ze standardem aparatury modułowej.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo użytkowania i zgodność z wymaganiami dyrektyw niskonapięciowych. Konstrukcja odpowiada standardowi DIN dla aparatury modułowej montowanej na szynie TH35.

Zastosowanie

Podstawa bezpiecznikowa zwierająca LSN509 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodu przed skutkami zwarć i przeciążeń oraz możliwość bezpiecznego zwierania w celach serwisowych.

• Zabezpieczenie obwodów oświetleniowych, gniazd wtyczkowych i odbiorników w instalacach domowych i przemysłowych.
• Wykonywanie zwarć serwisowych w układach sterowania (np. przy wymianie styczników, przekaźników) po odłączeniu napięcia.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczający przed zwarciami.
• Tworzenie punktów odłączenia w obwodach automatyki budynkowej (BMS) i instalacach HVAC.

Wskazówki Montażowe

Montaż mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Podstawę montuje się na szynie TH35 (DIN 35 mm) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać zgodnie z normami do prądu obciążenia (maks. 32 A) i moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność osadzenia i dokręcenia połączeń.

FAQ

• Czy podstawa może być używana jako rozłącznik bezpiecznikowy? Podstawa przeznaczona jest do montażu wkładki topikowej (standard gG/gL) i nie pełni funkcji rozłącznika – do odłączania obciążenia należy stosować dedykowany rozłącznik bezpiecznikowy.
• Jaki stopień ochrony ma to urządzenie? Produkty modułowe montowane w rozdzielnicy osiągają stopień ochrony wynikający z obudowy rozdzielnicy (zazwyczaj IP20 w suchym pomieszczeniu). Podstawa nie posiada własnego stopnia IP – należy chronić ją przed wilgocią i kurzem.
• Czy można stosować wkładki topikowe o innym prądzie niż 32 A? Tak, wkładki topikowe należy dobierać do zabezpieczanego obwodu, jednak prąd znamionowy podstawy (32 A) określa maksymalną wartość prądu, dla której zaciski i konstrukcja są zaprojektowane. Stosowanie wkładek o prądzie wyższym niż 32 A jest niedopuszczalne.
