Modułowa podstawa bezpiecznikowa do systemów PV 2P 10x38mm 32A 1000VDC | L502PV Hager

Opis i Kluczowe Cechy

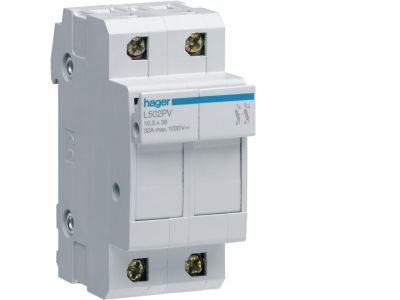

Modułowa podstawa bezpiecznikowa L502PV marki HAGER to zaawansowane rozwiązanie zaprojektowane specjalnie z myślą o ochronie systemów fotowoltaicznych (PV). Urządzenie jest przystosowane do pracy w obwodach prądu stałego (DC) o napięciu znamionowym izolacji dochodzącym do 1000V DC, co czyni je idealnym komponentem do zabezpieczania łańcuchów paneli (stringów) przed skutkami zwarć oraz przeciążeń. Podstawa posiada konstrukcję dwubiegunową (2P), co pozwala na jednoczesne rozłączanie obu biegunów obwodu, zwiększając tym samym bezpieczeństwo serwisowe. Urządzenie współpracuje z wymiennymi wkładkami topikowymi o wymiarach 10x38 mm, a jego prąd znamionowy wynosi maksymalnie 32A, co pozwala na elastyczny dobór zabezpieczenia w zależności od mocy zainstalowanych modułów.

• Wysokie napięcie pracy: Przystosowanie do 1000V DC gwarantuje bezpieczną eksploatację w nowoczesnych instalacjach PV.
• Standard 10x38mm: Kompatybilność z najpopularniejszym rozmiarem wkładek bezpiecznikowych na rynku.
• Kompaktowa budowa: Szerokość modułowa pozwala na oszczędność miejsca w rozdzielnicy DC.
• Trwałość mechaniczna: Wykonanie z wysokiej jakości tworzyw odpornych na wysokie temperatury i łuk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej przeznaczonej do fotowoltaiki. Spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania obwodów pod obciążeniem w określonych warunkach. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim oraz spełnienia dyrektyw niskonapięciowych. Dzięki zastosowaniu materiałów o wysokim indeksie śledzenia (CTI), podstawa zapewnia długotrwałą izolację nawet w trudnych warunkach środowiskowych typowych dla instalacji OZE.

Zastosowanie

Podstawa bezpiecznikowa HAGER L502PV znajduje szerokie zastosowanie w sektorze energii odnawialnej. Jest kluczowym elementem skrzynek przyłączeniowych (Combiner Boxes) oraz rozdzielnic prądu stałego montowanych przy inwerterach fotowoltaicznych. Służy do zabezpieczania poszczególnych rzędów paneli przed prądami wstecznymi oraz skutkami awarii po stronie DC. Dzięki możliwości montażu wkładek o różnych prądach znamionowych (do 32A), inżynierowie mogą precyzyjnie dostosować próg zadziałania ochrony do charakterystyki prądowo-napięciowej konkretnego generatora PV.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Aby zapewnić optymalne parametry pracy, należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, który powinien być zgodny z dokumentacją techniczną producenta, co zapobiega przegrzewaniu się styków przy wysokich prądach DC. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych. Przed wymianą wkładki bezpiecznikowej należy upewnić się, że obwód został odizolowany, a podstawa znajduje się w pozycji otwartej. Należy również zachować odpowiednie odstępy wentylacyjne w przypadku montażu wielu podstaw obok siebie w zamkniętej obudowie.

FAQ

• Czy podstawa zawiera wkładki bezpiecznikowe w zestawie? Nie, wkładki topikowe 10x38 mm należy dokupić osobno, dobierając ich prąd znamionowy do parametrów instalacji.
• Czy można stosować tę podstawę w obwodach AC? Urządzenie zostało zoptymalizowane pod kątem gaszenia łuku elektrycznego w obwodach DC 1000V. Do obwodów AC zaleca się stosowanie standardowych rozłączników bezpiecznikowych dedykowanych dla prądu przemiennego.
• Jaki jest stopień ochrony urządzenia? Podstawa posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, jednak wymaga montażu w odpowiedniej obudowie lub rozdzielnicy.
