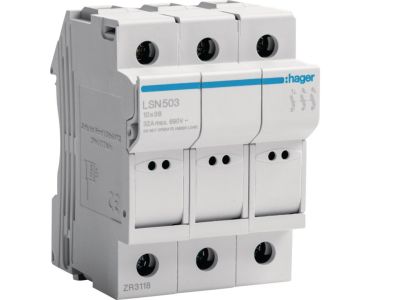

Modułowa podstawa bezpiecznikowa 3P wkł.bezp.cyl.L38 10x38mm, 32A 690VAC | LSN503 Hager

Opis i Kluczowe Cechy

Modułowa podstawa bezpiecznikowa HAGER LSN503 to zaawansowane rozwiązanie aparaturowe zaprojektowane do profesjonalnych instalacji elektrycznych wymagających niezawodnego zabezpieczenia nadprądowego. Urządzenie jest przystosowane do współpracy z wkładkami topikowymi cylindrycznymi o wymiarach 10x38 mm (typ L38), co stanowi standard w przemyśle i automatyce budynkowej. Konstrukcja trójbiegunowa (3P) pozwala na jednoczesne zabezpieczenie trzech faz obwodu, zapewniając integralność ochrony w systemach trójfazowych.

• Prąd znamionowy: Urządzenie obsługuje prąd o natężeniu do 32A, co pozwala na zabezpieczanie obwodów o znacznym obciążeniu.
• Napięcie znamionowe: Izolacja oraz konstrukcja styków są przystosowane do pracy przy napięciu do 690V AC, co umożliwia stosowanie podstawy w wymagających sieciach przemysłowych.
• Kompaktowa budowa: Szerokość modułowa została zoptymalizowana pod kątem oszczędności miejsca w rozdzielnicy, przy zachowaniu pełnej funkcjonalności i bezpieczeństwa termicznego.
• Wysoka trwałość: Zastosowanie wysokiej jakości tworzyw termoplastycznych gwarantuje odporność na wysokie temperatury powstające podczas pracy wkładki bezpiecznikowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Podstawa spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników i zestawów bezpiecznikowych w niskonapięciowej aparaturze rozdzielczej i sterowniczej. Posiadanie certyfikacji CE potwierdza dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami niskonapięciowymi (LVD).

Zastosowanie

Podstawa bezpiecznikowa HAGER LSN503 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce przemysłowej: Ochrona układów sterowania, falowników oraz silników elektrycznych przed skutkami zwarć i przeciążeń.
• Rozdzielnicach głównych i oddziałowych: Jako element zabezpieczający odpływy oraz obwody pomocnicze.
• Systemach fotowoltaicznych: Często stosowana po stronie AC w celu zabezpieczenia inwerterów.
• Infrastrukturze komercyjnej: Zabezpieczenie instalacji oświetleniowych i klimatyzacyjnych w biurowcach oraz centrach logistycznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Podstawa jest przystosowana do montażu na standardowej szynie montażowej DIN (TS35), co zapewnia szybką i stabilną instalację. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych przy przewodach typu linka. Przed wymianą wkładki bezpiecznikowej należy upewnić się, że obwód jest odłączony od zasilania, a uchwyt bezpiecznikowy znajduje się w pozycji otwartej.

FAQ

• Jakie wkładki pasują do tej podstawy? Urządzenie jest dedykowane dla wkładek cylindrycznych o rozmiarze 10x38 mm.
• Czy podstawa posiada wskaźnik zadziałania? Model LSN503 to standardowa wersja podstawy; w celu uzyskania sygnalizacji optycznej należy zweryfikować dostępność wersji z diodą LED.
• Czy można stosować tę podstawę w obwodach prądu stałego (DC)? Głównym przeznaczeniem jest prąd przemienny (690V AC), jednak parametry pracy w DC zależą od charakterystyki zastosowanej wkładki bezpiecznikowej i specyfikacji producenta dla danego napięcia stałego.
