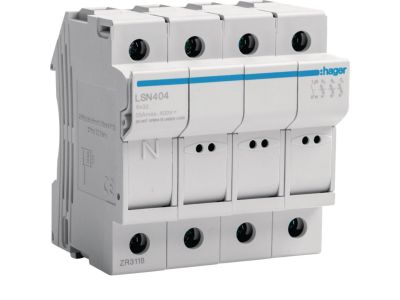

Modułowa podstawa bezpiecznikowa 3P+N wkł.bezp.cyl.L32 8X32mm, 25A 400VAC | LSN404 Hager

Opis i Kluczowe Cechy

Modułowa podstawa bezpiecznikowa LSN404 to rozwiązanie do zabezpieczania obwodów w instalacjach elektrycznych. Przeznaczona do wkładek cylindrycznych typu L32 o wymiarach 8x32 mm, obsługuje trzy fazy i przewód neutralny (3P+N). Prąd znamionowy 25 A przy napięciu 400 V AC umożliwia stosowanie w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków bezpiecznikowych.

• Prąd 25 A: Gwarantuje bezpieczną pracę w obwodach o podwyższonym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Napięcie 400 V AC: Przystosowana do sieci trójfazowej z przewodem neutralnym – idealna do zabezpieczania odbiorników przemysłowych.
• System 3P+N: Zapewnia kompleksową ochronę trzech faz i neutralnego w jednej kompaktowej obudowie modułowej.
• Wkładki cylindryczne L32 8×32 mm: Uniwersalny format wkładek bezpiecznikowych, łatwo dostępnych i wymiennych bez narzędzi.
• Budowa modułowa: Montaż na szynie TH35 (DIN) w rozdzielnicach – szybka instalacja i łatwa rozbudowa układu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dotyczących aparatury modułowej oraz posiada certyfikat CE. Przeznaczony jest do użytku w instalacjach zgodnych z obowiązującymi przepisami (IEC/EN 60269-1 oraz odpowiednie normy dla podstaw bezpiecznikowych – weryfikacja w dokumentacji producenta).

Zastosowanie

Podstawa bezpiecznikowa LSN404 znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych, tam gdzie wymagane jest bezpieczne odłączanie i zabezpieczanie obwodów trójfazowych z przewodem neutralnym.

• Ochrona przed zwarciem i przeciążeniem w obwodach oświetleniowych, gniazd wtyczkowych oraz maszyn.
• W rozdzielnicach głównych i podrozdzielnicach – jako zabezpieczenie przedlicznikowe lub odgałęźne.
• W sterowaniu styczników, przekaźników i układów PLC – zapewnia bezpieczną separację zasilania.
• W automatyce budynkowej i przemyśle – do zabezpieczania obwodów siłowych i sterowniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy podstawie bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest bezpieczny. Produkt przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (25 A) i wymaganiami norm. Momenty dokręcania śrub zacisków – stosować wartości podane w dokumentacji producenta.

FAQ

• Jakie wkładki bezpiecznikowe pasują do LSN404? Podstawa jest przystosowana do wkładek cylindrycznych typu L32 o wymiarach 8×32 mm, o prądzie znamionowym dostosowanym do zastosowania (maksymalnie 25 A).
• Czy podstawa jest podświetlana lub sygnalizuje zadziałanie? Produkt nie zawiera wbudowanej sygnalizacji. Aby monitorować stan wkładek, można zastosować zewnętrzne wskaźniki lub moduły sygnalizacyjne.
• Jaki jest stopień ochrony (IP)? Podstawa bezpiecznikowa przeznaczona jest do montażu wewnątrz rozdzielnicy, gdzie standardowo zapewnia się ochronę IP20 (ochrona przed ciałami stałymi >12 mm). Sam produkt nie posiada deklarowanego stopnia IP – zależy on od obudowy, w której jest zamontowany.
