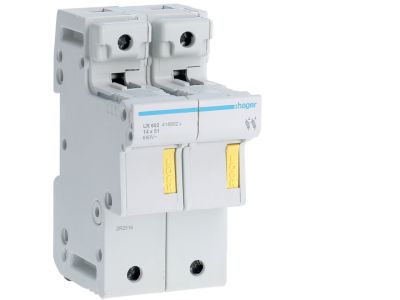

Modułowa podstawa bezpiecznikowa 2P wkł.bezp.cyl.L51 14x51mm 50A 690VAC | LR602 Hager

Opis i Kluczowe Cechy

Modułowa podstawa bezpiecznikowa LR602 (2-biegunowa) przeznaczona do wkładek cylindrycznych 14x51 mm o długości L51. Zaprojektowana do pracy przy prądzie znamionowym 50 A i napięciu 690 VAC – zapewnia niezawodne zabezpieczenie przeciążeniowe i zwarciowe w instalacjach o podwyższonych parametrach. Kompaktowa konstrukcja ułatwia montaż na szynie TH35.

• Prąd znamionowy 50 A: umożliwia zabezpieczenie obwodów o znacznym obciążeniu, np. silników, rozdzielnic głównych, bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 VAC: dedykowana do sieci trójfazowych o napięciu międzyprzewodowym do 690 V – typowe zastosowania przemysłowe i komercyjne.
• 2-biegunowa (2P): umożliwia jednoczesne odłączenie obu biegunów obwodu, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Wkładki cylindryczne 14 x 51 mm (L51): kompatybilna z popularnym standardem wkładek bezpiecznikowych, łatwa w wymianie bez użycia narzędzi.
• Modułowa konstrukcja na szynę TH35: szybki montaż w rozdzielnicach i szafach sterowniczych, oszczędność miejsca w szafie.

Zgodność z Normami

Podstawa bezpiecznikowa LR602 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Została zaprojektowana zgodnie ze standardem DIN, co gwarantuje kompatybilność z typowymi wkładkami cylindrycznymi i systemami montażowymi stosowanymi w instalacjach elektrycznych.

Zastosowanie

Podstawa bezpiecznikowa LR602 sprawdza się wszędzie tam, gdzie wymagane jest skuteczne zabezpieczenie przeciążeniowe i zwarciowe w obwodach o podwyższonych parametrach. Najczęściej stosowana w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych i komercyjnych.
• Zabezpieczeniu obwodów silników, sprężarek, pomp i innych odbiorników o dużym poborze prądu.
• Instalacjach fotowoltaicznych (jako zabezpieczenie strony DC/AC – po weryfikacji odpowiednich wkładek).
• Systemach automatyki budynkowej i sterowania, gdzie wymagana jest bezpieczna separacja obwodów.

Wskazówki Montażowe

Montaż i wymiana podstawy bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Podstawę montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przekrój przewodów dobierz zgodnie z obciążalnością prądową długotrwałą dla prądu 50 A. Momenty dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta – nie dokręcaj na siłę, aby nie uszkodzić połączeń.

FAQ

• Jakie wkładki bezpiecznikowe pasują do podstawy LR602? Podstawa jest przeznaczona do wkładek cylindrycznych o wymiarach 14 x 51 mm (długość L51) i średnicy 14 mm. Stosuj wkładki o prądzie znamionowym dopasowanym do zabezpieczanego obwodu (maks. 50 A).
• Czy podstawa może pracować przy napięciu stałym? Dane producenta podają napięcie 690 VAC. Do zastosowań DC niezbędna jest weryfikacja katalogowa – w razie wątpliwości skontaktuj się z doradcą technicznym.
• Jaki stopień ochrony IP ma podstawa? Producent nie podaje stopnia IP w nazwie. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 (ochrona przed palcami i ciałami stałymi >12,5 mm).
