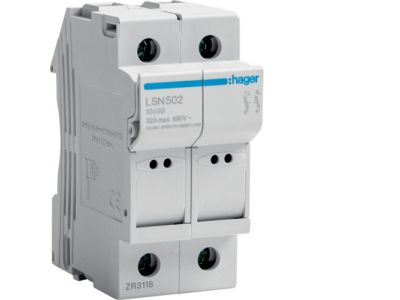

Modułowa podstawa bezpiecznikowa 2P wkł.bezp.cyl.L38 10x38mm, 32A 690VAC | LSN502 Hager

Opis i Kluczowe Cechy

Modułowa podstawa bezpiecznikowa HAGER LSN502 to profesjonalne rozwiązanie aparatury modułowej, zaprojektowane do skutecznej ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Urządzenie jest dwubiegunowe (2P), co pozwala na jednoczesne zabezpieczenie dwóch torów prądowych w kompaktowej obudowie montowanej na standardowej szynie DIN. Podstawa jest przystosowana do współpracy z wkładkami topikowymi cylindrycznymi o rozmiarze 10x38 mm (typ L38), które są powszechnie stosowane w przemyśle i budownictwie komercyjnym.

• Prąd znamionowy: Urządzenie obsługuje prąd o natężeniu do 32A, co czyni je wszechstronnym elementem w rozdzielnicach niskiego napięcia.
• Napięcie znamionowe: Wysoka izolacja pozwala na bezpieczną pracę przy napięciu znamionowym 690V AC, co jest kluczowe w wymagających aplikacjach przemysłowych.
• Trwałość i bezpieczeństwo: Wykonana z wysokiej jakości tworzywa termoplastycznego, podstawa zapewnia doskonałą odporność termiczną i mechaniczną.
• Ergonomia: Wyraźne oznaczenia oraz łatwy dostęp do gniazd bezpiecznikowych ułatwiają serwisowanie i wymianę wkładek bez ryzyka dotyku części pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa w instalacjach profesjonalnych. Podstawa HAGER LSN502 spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników i aparatury bezpiecznikowej niskiego napięcia. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony środowiska.

Zastosowanie

Dzięki swojej charakterystyce technicznej, podstawa LSN502 znajduje szerokie zastosowanie w sektorze B2B. Jest idealnym wyborem do ochrony obwodów sterowniczych, układów automatyki przemysłowej oraz zabezpieczania silników o mniejszej mocy. Może być stosowana w rozdzielnicach głównych i oddziałowych w budynkach biurowych, halach produkcyjnych oraz w instalacjach fotowoltaicznych (przy doborze odpowiednich wkładek gPV). Dwubiegunowa konstrukcja pozwala na efektywne zarządzanie przestrzenią wewnątrz szaf sterowniczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Podstawa jest przystosowana do szybkiego zatrzaskiwania na szynie montażowej TS35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co gwarantuje stabilne przesyłanie energii przy pełnym obciążeniu 32A.
• Wymiana wkładek: Przed wymianą wkładki bezpiecznikowej należy upewnić się, że obwód jest odłączony, a dźwignia podstawy znajduje się w pozycji otwartej.

FAQ

• Czy podstawa zawiera wkładki bezpiecznikowe w zestawie? Nie, wkładki cylindryczne 10x38 mm należy dokupić osobno, dobierając ich charakterystykę (np. gG lub aM) do potrzeb chronionego odbiornika.
• Czy urządzenie można plombować? Tak, konstrukcja podstawy HAGER LSN502 umożliwia plombowanie w celu zabezpieczenia przed nieautoryzowanym dostępem.
• Jakie jest maksymalne napięcie pracy? Urządzenie jest certyfikowane do pracy przy napięciu przemiennym do 690V AC.
