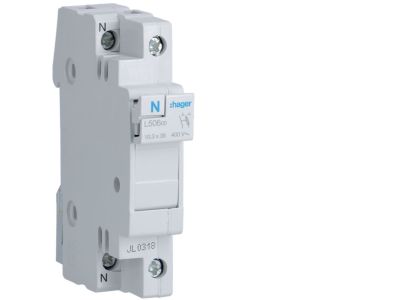

Modułowa podstawa bezpiecznikowa 1P+N wkł.bezp.cyl.L38 10x38mm 32A 400VAC | L50600 Hager

Opis i Kluczowe Cechy

Modułowa podstawa bezpiecznikowa 1P+N o symbolu L50600 została zaprojektowana do współpracy z wkładkami bezpiecznikowymi cylindrycznymi typu L38 o rozmiarze 10x38 mm. Dzięki prądowi znamionowemu 32 A oraz napięciu 400 V AC zapewnia niezawodne zabezpieczenie nadprądowe obwodów jednofazowych. Kompaktowa konstrukcja modułowa umożliwia szybki montaż w rozdzielnicach.

• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i przewodów.
• Napięcie znamionowe 400 V AC: Gwarantuje kompatybilność z typowymi sieciami niskiego napięcia, zapewniając odpowiednią izolację i bezpieczeństwo.
• Przystosowanie do wkładek cylindrycznych 10x38 mm: Ułatwia dobór powszechnie dostępnych wkładek bezpiecznikowych, co obniża koszty eksploatacji.
• Konfiguracja 1P+N: Zintegrowana ochrona przewodu fazowego i neutralnego – kluczowa dla izolacji obwodu w przypadku zwarć.
• Montaż na szynie TH35 (DIN): Prosta instalacja w standardowych rozdzielnicach modułowych, oszczędność miejsca i czasu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw niskonapięciowych oraz zasad bezpieczeństwa użytkowania. Przeznaczony do stosowania w instalacjach niskiego napięcia według standardów DIN.

Zastosowanie

Podstawa bezpiecznikowa L50600 znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w instalacjach budynkowych i przemysłowych. Sprawdza się wszędzie tam, gdzie konieczna jest niezawodna ochrona nadprądowa linii jednofazowych.

• Zabezpieczenie obwodów oświetleniowych – ochrona przed zwarciami i przeciążeniami w instalacjach wewnętrznych.
• Ochrona linii gniazd wtykowych – zapewnienie ciągłości zasilania w obwodach o zmiennym obciążeniu.
• Zabezpieczenie sterowników, przekaźników i układów automatyki – minimalizacja ryzyka uszkodzenia wrażliwych elementów.
• W rozdzielnicach pomocniczych i podrozdzielnicach – elastyczne tworzenie punktów zabezpieczenia lokalnego.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 32 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosuj się do zaleceń dokumentacji producenta.

FAQ

• Jakie wkładki bezpiecznikowe pasują do tej podstawy? Podstawa L50600 jest przeznaczona do wkładek cylindrycznych typu L38 o wymiarach 10x38 mm, standardowych dla sieci 400 V AC i prądów do 32 A.
• Czy podstawa ma oznaczenie stopnia ochrony IP? Typowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm). W przypadku podstawy L50600 szczegółowe dane IP należy sprawdzić w dokumentacji producenta.
• Czy na jednej szynie DIN mogę zainstalować kilka podstaw obok siebie? Tak, modułowa konstrukcja (szerokość standardowa 1 modułu) pozwala na swobodne łączenie wielu urządzeń na szynie TH35 przy zachowaniu odpowiednich odstępów dla wentylacji.
