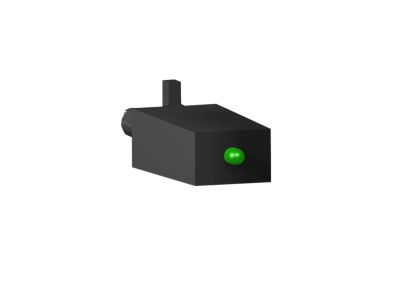

Moduł zabezpieczeńowy do gniazda przekaźnika z dodą LED | RZM031RB Schneider Electric

Opis i Kluczowe Cechy

Moduł zabezpieczający Schneider Electric RZM031RB z serii Zelio Relay to profesjonalne akcesorium elektroinstalacyjne, zaprojektowane w celu zwiększenia niezawodności i funkcjonalności układów automatyki. Urządzenie łączy w sobie funkcję ochronną oraz sygnalizacyjną, co jest kluczowe w nowoczesnych szafach sterowniczych. Moduł pracuje w szerokim zakresie napięcia znamionowego od 6 V do 24 V DC, co czyni go uniwersalnym rozwiązaniem dla systemów niskonapięciowych.

• Sygnalizacja optyczna: Wyposażenie w zieloną diodę LED pozwala na natychmiastową weryfikację stanu pracy przekaźnika, co znacząco skraca czas diagnostyki podczas przestojów serwisowych.
• Ochrona obwodu: Zintegrowana dioda zabezpieczająca eliminuje przepięcia indukowane w cewce przekaźnika podczas jego wyłączania, chroniąc tym samym czułe wyjścia sterowników PLC i inne komponenty elektroniczne.
• Kompatybilność: Moduł został w pełni zoptymalizowany do współpracy z gniazdami typu RSZ (obsługującymi 1 lub 2 styki przełączne C/O), zapewniając idealne dopasowanie mechaniczne i elektryczne.
• Kompaktowa konstrukcja: Niska waga i niewielkie gabaryty sprawiają, że moduł nie obciąża konstrukcji gniazda i pozwala na zachowanie wysokiej gęstości upakowania komponentów na szynie DIN.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi Schneider Electric, co gwarantuje jego długowieczność i bezpieczeństwo użytkowania. Moduł spełnia wymagania dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa sprzętu elektrycznego niskiego napięcia. Wykorzystanie materiałów o wysokiej odporności termicznej zapewnia stabilną pracę w trudnych warunkach przemysłowych.

Zastosowanie

Moduł RZM031RB znajduje szerokie zastosowanie w systemach automatyki przemysłowej, budynkowej oraz w prefabrykacji rozdzielnic sterowniczych. Jest niezastąpiony wszędzie tam, gdzie stosowane są przekaźniki interfejsowe serii RSB montowane w gniazdach RSZ. Idealnie sprawdza się w układach sterowania silnikami, systemach oświetleniowych oraz w obwodach logicznych, gdzie wymagana jest wizualna kontrola obecności napięcia na cewce przekaźnika oraz ochrona przed szpilkami napięciowymi.

Wskazówki Montażowe

Montaż modułu RZM031RB jest intuicyjny i nie wymaga specjalistycznych narzędzi. Należy go wsunąć w dedykowane gniazdo modułowe w podstawie RSZ przed zamontowaniem samego przekaźnika. Podczas instalacji należy zwrócić szczególną uwagę na polaryzację napięcia zasilającego (dla diody zabezpieczającej polaryzacja ma kluczowe znaczenie dla poprawnego działania ochrony). Po poprawnym osadzeniu modułu w gnieździe, należy zamontować przekaźnik, który zablokuje moduł w odpowiedniej pozycji, zapewniając trwały kontakt elektryczny.

FAQ

• Czy moduł RZM031RB współpracuje z napięciem AC? Prezentowany model jest dedykowany do obwodów prądu stałego (DC) w zakresie 6-24V ze względu na charakterystykę diody zabezpieczającej i polaryzację LED.
• Jaki jest główny cel stosowania tego modułu? Głównym celem jest ochrona elementów sterujących przed przepięciami komutacyjnymi oraz wizualizacja stanu zasilania cewki przekaźnika.
• Czy zielony wskaźnik LED jest widoczny przy jasnym oświetleniu w hali? Tak, zastosowana dioda LED charakteryzuje się wysoką jasnością, co pozwala na łatwą inspekcję stanu modułu nawet w dobrze oświetlonych pomieszczeniach przemysłowych.
