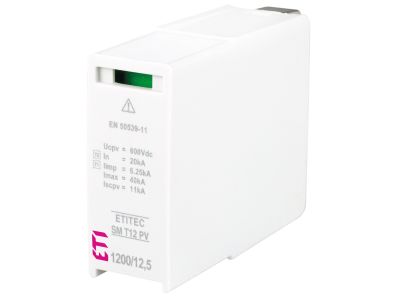

Moduł wymienny ogranicznika przepięć PV, MOD. SM T12 PV 600/12,5 M, typ T1+T2 (B+C) | 002440633 Eti

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć PV MOD. SM T12 600/12,5 M (symbol 002440633) w klasie ochrony T1+T2 (B+C) to kluczowy element zabezpieczający instalacje fotowoltaiczne przed szkodliwymi skutkami przepięć atmosferycznych i łączeniowych. Zaprojektowany do pracy w systemach PV z zewnętrzną instalacją odgromową, zapewnia skuteczną ochronę modułów fotowoltaicznych oraz innych wrażliwych komponentów. Układ Y z warystorami i iskiernikiem gwarantuje wysoką odporność na zwarcia i przepięcia.

• Klasa ochrony T1+T2 (B+C): Łączy ochronę przed bezpośrednimi wyładowaniami atmosferycznymi (Typ 1) i przepięciami łączeniowymi (Typ 2), zapewniając kompleksową ochronę instalacji PV.
• Znamionowe napięcie robocze 600V DC: Przystosowany do pracy w systemach fotowoltaicznych o napięciu do 600V, zgodnie z wymaganiami instalacji PV.
• Prąd znamionowy wyładowczy 12,5kA: Wysoka zdolność odprowadzania prądów udarowych, co minimalizuje ryzyko uszkodzenia podłączonych urządzeń.
• Układ Y z zabezpieczeniem termicznym: Wbudowane warystory i iskiernik w obu biegunach bocznych oraz odłącznik termiczny w biegunie środkowym zapewniają skuteczną ochronę i automatyczne odłączenie w przypadku przeciążenia.
• Moduł wymienny: Szybka i bezproblemowa wymiana w przypadku awarii lub konserwacji, minimalizująca czas przestoju instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 (Typ 1 i 2) oraz PN-EN 50539-11:2013-10 dotyczących ochrony przeciwprzepięciowej w instalacjach fotowoltaicznych. Posiada deklarację zgodności CE.

Zastosowanie

Moduł wymienny ogranicznika przepięć PV MOD. SM T12 600/12,5 M znajduje zastosowanie w instalacjach fotowoltaicznych wymagających skutecznej ochrony przed przepięciami atmosferycznymi i łączeniowymi, szczególnie w obiektach wyposażonych w zewnętrzną instalację odgromową.

• Ochrona modułów fotowoltaicznych w systemach PV o napięciu do 600V DC.
• Zabezpieczenie falowników i innych wrażliwych komponentów instalacji PV przed skutkami wyładowań atmosferycznych.
• Instalacje fotowoltaiczne z zewnętrzną instalacją odgromową – ochrona przed bezpośrednimi i pośrednimi wyładowaniami.
• Systemy PV o wysokim ryzyku wystąpienia przepięć łączeniowych (np. w miejscach o częstych zmianach obciążenia).

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować w pobliżu falownika lub rozdzielnicy PV, z zachowaniem odpowiedniego kierunku podłączenia (bieguny + i - zgodnie z oznaczeniem). Należy zapewnić odpowiednie uziemienie i ochronę przeciwprzepięciową w obwodzie. Przed montażem sprawdzić stan techniczny modułu i przewodów. Wymiana modułu w trakcie eksploatacji powinna odbywać się przy odłączonym napięciu, zgodnie z procedurami producenta.

FAQ

• Czy moduł wymienny działa w systemach PV bez zewnętrznej instalacji odgromowej? Tak, moduł może być stosowany w systemach PV zarówno z, jak i bez zewnętrznej instalacji odgromowej. Jego klasa ochrony T1+T2 (B+C) zapewnia skuteczną ochronę przed przepięciami atmosferycznymi i łączeniowymi w obu przypadkach.
• Jaki jest maksymalny prąd zwarciowy, jaki może odprowadzić ogranicznik? Maksymalny prąd znamionowy wyładowczy modułu wynosi 12,5kA, co pozwala na skuteczne odprowadzenie prądów udarowych generowanych przez wyładowania atmosferyczne.
• Czy moduł wymaga dodatkowych zabezpieczeń? Moduł posiada wbudowane zabezpieczenie termiczne w postaci odłącznika termicznego. Zaleca się jednak stosowanie dodatkowych zabezpieczeń w obwodzie, takich jak bezpieczniki topikowe, zgodnie z wymaganiami norm i lokalnych przepisów.
