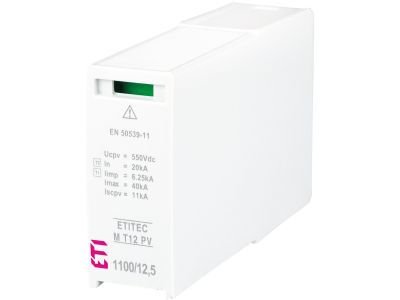

Moduł wymienny ogranicznika przepięć PV, MOD. M T12 PV 550/12,5 M, typ T1+T2 (B+C) | 002440519 Eti

Alternatywny kod produktu: MOD. M T12 PV 550/12,5

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć ETITEC MOD. M T12 PV 550/12,5 M (symbol 002440519) to urządzenie typu T1+T2 (B+C) przeznaczone do ochrony instalacji fotowoltaicznych przed przepięciami atmosferycznymi i łączeniowymi. Dzięki konstrukcji opartej na trzech warystorach w układzie Y, każdy zabezpieczony odłącznikiem termicznym, ogranicznik zapewnia skuteczną ochronę modułów PV i inwerterów. Montowany na szynie TH35, moduł umożliwia łatwą wymianę bez demontażu całego układu.

• Typ T1+T2 (B+C): Ochrona zarówno przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi, jak i przepięciami łączeniowymi – kompleksowe zabezpieczenie instalacji fotowoltaicznej.
• Układ Y z 3 warystorami i odłącznikami termicznymi: Każdy warystor jest monitorowany i odłączany w przypadku przeciążenia termicznego, co zwiększa niezawodność i bezpieczeństwo systemu.
• Przeznaczenie do instalacji PV: Optymalnie dopasowany do parametrów pracy modułów fotowoltaicznych oraz inwerterów, minimalizuje ryzyko uszkodzenia kosztownych komponentów.
• Współpraca z zewnętrzną instalacją odgromową: Rekomendowany do obiektów wyposażonych w piorunochrony – zapewnia pełną strefową ochronę odgromową.
• Modułowa budowa: Wymienny wkład ułatwia serwis – w przypadku zużycia wystarczy wymienić moduł, zachowując podstawę i okablowanie.

Zgodność z Normami

Ogranicznik przepięć ETITEC MOD. M T12 PV spełnia wymagania obowiązujących europejskich norm dotyczących ochrony odgromowej i przepięciowej oraz posiada oznaczenie CE. Przeznaczony do montażu w systemach zgodnych z wytycznymi IEC/EN.

Zastosowanie

Urządzenie zostało zaprojektowane z myślą o ochronie instalacji fotowoltaycznych w budynkach mieszkalnych, komercyjnych i przemysłowych. Sprawdza się szczególnie tam, gdzie istnieje ryzyko wyładowań atmosferycznych lub gwałtownych zmian sieciowych.

• Ochrona głównego panelu dystrybucyjnego instalacji PV przed przepięciami atmosferycznymi.
• Zabezpieczenie inwerterów i optymalizatorów mocy przed skutkami przepięć łączeniowych.
• Stosowany w rozdzielnicach głównych obiektów wyposażonych w zewnętrzną instalację odgromową.
• Modernizacja istniejących systemów ochrony przepięciowej w instalacjach fotowoltaicznych.

Wskazówki Montażowe

Montaż ogranicznika musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego prądu wyładowczego, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przed montażem sprawdzić kompatybilność modułu z podstawą.

FAQ

• Czy ten ogranicznik można stosować w instalacjach bez instalacji odgromowej? Producent rekomenduje go do obiektów wyposażonych w zewnętrzną instalację odgromową. W przypadku braku takiej instalacji należy skonsultować dobór z projektantem ochrony przepięciowej.
• Jak sprawdzić, czy moduł jest sprawny? Ogranicznik posiada odłączniki termiczne, które odłączają warystory po przekroczeniu temperatury granicznej. Zaleca się okresowe przeglądy wizualne i pomiary przez elektryka z uprawnieniami SEP.
• Czy moduł jest kompatybilny z innymi podstawami ETITEC? Moduł MOD. M T12 PV 550/12,5 M jest dedykowany do współpracy z podstawami ETITEC serii M T12 PV. Przed zakupem sprawdź zgodność oznaczeń.
