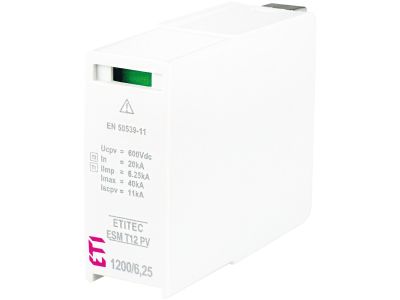

Moduł wymienny ogranicznika przepięć PV, MOD. ESM T12 PV 600/6,25 S, typ T1+T2 (B+C) | 002440642 Eti

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć MOD. ESM T12 PV 600/6,25 S (symbol 002440642, typ T1+T2 B+C) to wysokowydajne urządzenie przeznaczone do ochrony instalacji fotowoltaicznych przed przepięciami wywołanymi przez wyładowania atmosferyczne oraz przepięciami łączeniowymi. Charakteryzuje się brakiem prądu upływu w obwodzie DC, co zapewnia niezawodną ochronę bez wpływu na wydajność instalacji PV.

• Brak prądu upływu (DC): Eliminuje straty mocy w instalacji fotowoltaicznej, zapewniając maksymalną efektywność energetyczną.
• Ochrona typ T1+T2 (B+C): Skuteczna ochrona przed wyładowaniami atmosferycznymi (pośrednimi i bezpośrednimi) oraz przepięciami łączeniowymi w systemach fotowoltaicznych.
• Układ Y z warystorami i iskiernikiem: Wewnętrzny układ z 1 warystorem w każdym biegunie bocznym oraz 1 iskiernikiem w biegunie środkowym gwarantuje kompleksową ochronę przeciwprzepięciową.
• Zabezpieczenie termiczne w każdym biegunie: Automatyczny odłącznik termiczny chroni instalację przed uszkodzeniem w przypadku awarii ogranicznika.
• Napięcie znamionowe 600V DC: Zapewnia kompatybilność z typowymi instalacjami fotowoltaicznymi niskiego i średniego napięcia.

Zgodność z Normami

Ogranicznik spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej w instalacjach fotowoltaicznych (np. PN-EN 61643-11) oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Moduł wymienny ogranicznika przepięć MOD. ESM T12 PV 600/6,25 S dedykowany jest do ochrony instalacji fotowoltaicznych oraz systemów z zewnętrzną instalacją odgromową.

• Ochrona modułów fotowoltaicznych w dużych farmach PV przed przepięciami atmosferycznymi i łączeniowymi.
• Stosowanie w budynkach mieszkalnych i komercyjnych z instalacjami PV na dachu.
• Zabezpieczenie inwerterów i falowników w instalacjach fotowoltaicznych przed uszkodzeniami spowodowanymi przepięciami.
• Wykorzystanie w systemach zintegrowanym z instalacją odgromową klasy LPL I–III.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w instalacji. Urządzenie należy montować w rozdzielnicy DC po stronie generatora (przed inwerterem), zgodnie z kierunkiem przepływu energii. Każdy biegun ogranicznika musi być podłączony zgodnie z oznaczeniami na module (L+, L−, PE). Przekrój przewodów powinien być dostosowany do maksymalnego prądu zwarciowego 6,25kA. Po montażu należy przeprowadzić testy funkcjonalne, aby potwierdzić prawidłowe działanie ogranicznika.

FAQ

• Czy ogranicznik wymaga okresowej konserwacji? Tak – zaleca się przeprowadzenie kontroli stanu technicznego co najmniej raz na 12 miesięcy, szczególnie w instalacjach narażonych na częste wyładowania atmosferyczne.
• Jakie jest maksymalne napięcie stałe (DC), które może obsłużyć moduł? Maksymalne napięcie trwałej pracy wynosi 600V DC – zgodnie z parametrami podanymi w specyfikacji.
• Czy moduł można stosować w instalacjach AC? Nie – urządzenie jest przeznaczone wyłącznie do ochrony obwodów prądu stałego (DC) w instalacjach fotowoltaicznych.
