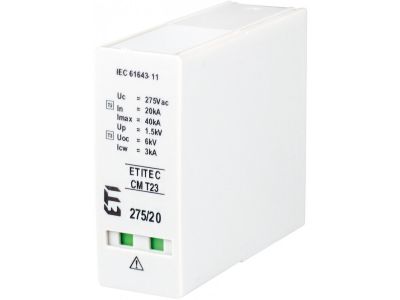

Moduł wymienny ogranicznika przepięć, (N-PE), MOD.ETITEC CM T23 275/20 G, typ T2+T3 (C+D) | 002440659 Eti

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć MOD.ETITEC CM T23 275/20 (typ T2+T3) przeznaczony jest do ochrony instalacji elektrycznych przed przepięciami łączeniowymi i atmosferycznymi. Zapewnia ochronę w układzie N-PE, co czyni go idealnym rozwiązaniem do montażu w podrozdzielnicach. Wyposażony w optyczny wskaźnik stanu pracy i styki zdalnej sygnalizacji uszkodzenia, umożliwia szybkie monitorowanie stanu urządzenia i podejmowanie działań prewencyjnych.

• Optyczny wskaźnik uszkodzenia: Zielony kolor sygnalizuje prawidłowe działanie, czerwony wskazuje konieczność wymiany modułu – natychmiastowa identyfikacja stanu technicznego.
• Zdalna sygnalizacja uszkodzenia (wersja RC): Umożliwia podłączenie do systemów monitoringu i automatyki budynkowej – szybkie reagowanie na awarie w instalacji.
• Wysoki znamionowy prąd wyładowczy: Skuteczna ochrona przed przepięciami dzięki dużym prądom wyładowczym, które neutralizują skoki napięcia.
• Modułowe wykonanie 1- i 2-modułowe: Elastyczny dobór konfiguracji – wersja 1-modułowa (2 bieguny) lub 2-modułowa (4 bieguny) dostosowana do potrzeb instalacji.
• Wyposażenie w warystor: Element zabezpieczający pochłania energię przepięć, chroniąc wrażliwe urządzenia elektryczne przed uszkodzeniami.

Zgodność z Normami

Ogranicznik spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej (EN 61643-11). Jest zgodny z dyrektywą RoHS, co potwierdza brak szkodliwych substancji w jego konstrukcji. Posiada oznaczenie CE, potwierdzające zgodność z unijnymi standardami bezpieczeństwa.

Zastosowanie

Moduł wymienny ogranicznika przepięć MOD.ETITEC CM T23 275/20 znajduje zastosowanie w instalacjach elektrycznych wymagających ochrony przed przepięciami.

• Zabezpieczenie podrozdzielnic w budynkach mieszkalnych i obiektach przemysłowych – ochrona przed przepięciami wywołanymi przez wyładowania atmosferyczne i procesy łączeniowe.
• Ochrona wrażliwych urządzeń elektronicznych (np. systemy sterowania, serwerownie, stacje ładowania pojazdów elektrycznych) przed skokami napić.
• Instalacje o wysokim ryzyku wystąpienia przepięć – np. obiekty z częstymi procesami łączeniowymi lub narażone na wyładowania atmosferyczne.
• Systemy monitoringu i automatyki budynkowej – zdalna sygnalizacja stanu ogranicznika pozwala na szybką reakcję w przypadku awarii.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie montować w podrozdzielnicy na szynie DIN, zgodnie z oznaczeniami wejściowymi (N-PE). Po zamontowaniu należy sprawdzić poprawność podłączenia i stan wskaźnika sygnalizacyjnego. Wymiana uszkodzonego modułu odbywa się poprzez odłączenie przewodów i wyjęcie wstawki warystorowej – proces nie wymaga demontażu całego ogranicznika.

FAQ

• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Tak – zaleca się stosowanie wstępnego zabezpieczenia nadprądowego (np. bezpiecznika) w obwodzie chronionym, zgodnie z zaleceniami producenta.
• Jak często należy wymieniać moduł? Częstotliwość wymiany zależy od występowania przepięć w instalacji. Stan ogranicznika sygnalizowany jest przez wskaźnik optyczny – czerwony kolor oznacza konieczność wymiany.
• Czy moduł posiada zabezpieczenie przeciwpożarowe? Tak – konstrukcja ogranicznika zapewnia wysoką odporność na działanie łuku elektrycznego, minimalizując ryzyko zapłonu w przypadku awarii.
