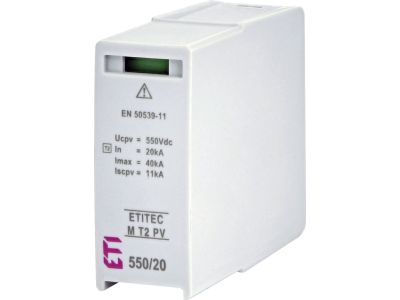

Moduł wymienny ogranicznika przepięć, MOD. M T2 PV 550/20, PV typ T2 (C) | 002440523 Eti

Alternatywny kod produktu: MOD. M T2 PV 550/20

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć ETITEC M T2 PV 550/20 (symbol 002440523) to specjalistyczne urządzenie przeznaczone do ochrony instalacji fotowoltaicznych przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi. Zaprojektowany jako moduł wymienny, ułatwia serwis i regenerację ochrony. Dedykowany do obiektów bez zewnętrznej instalacji odgromowej, zapewnia skuteczne odprowadzanie energii przepięciowej.

• Typ T2 (C): Ogranicznik przepięć Typ 2, przeznaczony do ochrony przed przepięciami pośrednimi i łączeniowymi – idealny do obiektów bez zewnętrznej instalacji odgromowej, gdzie ryzyko wyładowań atmosferycznych jest niższe.
• Układ Y z 3 warystorami: Wewnętrzna topologia zawiera trzy warystory, co zwiększa zdolność do rozpraszania energii i zapewnia skuteczną ochronę w każdej fazie instalacji PV.
• Odłącznik termiczny przy każdym warystorze: Każdy warystor jest zabezpieczony indywidualnym odłącznikiem termicznym – w przypadku przeciążenia lub starzenia warystora odłącznik bezpiecznie odcina go od obwodu, chroniąc instalację przed zwarciem i pożarem.
• Moduł wymienny: Konstrukcja modułowa pozwala na szybką wymianę uszkodzonego elementu bez demontażu całej podstawy – minimalizuje czas przestoju i koszty serwisu.
• Dedykowany do instalacji PV: Specjalnie zaprojektowany do pracy w obwodach stałoprądowych systemów fotowoltaicznych, z uwzględnieniem specyficznych charakterystyk napięcia i prądu generowanego przez panele słoneczne.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących ograniczników przepięć dla instalacji fotowoltaicznych oraz posiada certyfikację CE. Jego konstrukcja oparta jest na standardach DIN, gwarantując niezawodność i bezpieczeństwo w warunkach eksploatacji.

Zastosowanie

Moduł wymienny ogranicznika przepięć ETITEC M T2 PV znajduje zastosowanie w systemach fotowoltaicznych wymagających ochrony przed przepięciami pochodzącymi z wyładowań atmosferycznych oraz łączeń w sieci. Polecany szczególnie do obiektów bez zewnętrznej instalacji odgromowej, gdzie ryzyko bezpośredniego wyładowania jest niskie, ale przepięcia pośrednie mogą uszkodzić wrażliwe komponenty PV.

• Ochrona modułów fotowoltaicznych i falowników w instalacjach dachowych i wolnostojących
• Zabezpieczenie stacji ładowania pojazdów elektrycznych zasilanych energią słoneczną
• Systemy automatyki budynkowej zintegrowane z instalacją PV
• Zastosowania przemysłowe, gdzie panele PV pracują w układach off-grid lub on-grid bez LPS

Wskazówki Montażowe

Montaż modułu wymiennego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zarówno po stronie DC (panele PV), jak i AC (falownik). Ogranicznik montuje się na szynie DIN TH35 w rozdzielnicy. Zapewnij odpowiedni moment dokręcania zacisków (zgodnie z instrukcją dołączoną do produktu) oraz dobierz przekrój przewodów do maksymalnego spodziewanego prądu zwarciowego i prądu wyładowczego. Pamiętaj o uziemieniu instalacji i ochronie przeciwporażeniowej.

FAQ

• Jaki jest stopień ochrony IP modułu? Moduł ogranicznika przepięć przeznaczony jest do montażu w rozdzielnicach, gdzie standardowo zapewnia stopień ochrony IP20, chroniący przed dotykiem przypadkowym.
• Czy moduł można wymienić bez demontażu całego ogranicznika? Tak, produkt został zaprojektowany jako moduł wymienny – w przypadku uszkodzenia wystarczy wymienić sam moduł, bez ingerencji w okablowanie podstawy, co skraca czas serwisu.
• Czy w module znajduje się sygnalizacja uszkodzenia? Produkt nie posiada wbudowanego wskaźnika optycznego – stan uszkodzenia warystora można ocenić na podstawie odłącznika termicznego, który rozłącza obwód w momencie zadziałania. Zaleca się okresową kontrolę w ramach przeglądów instalacji.
