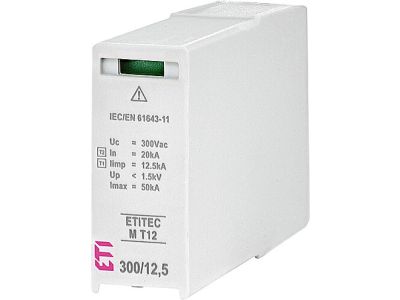

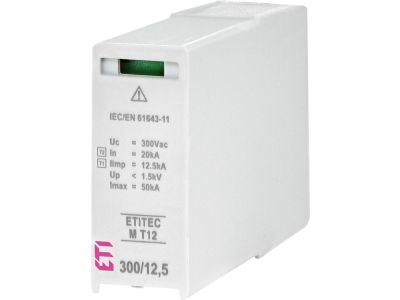

Moduł wymienny ogranicznika przepięć, MOD.ETITEC SM T12 300/12,5, typ T1+T2 (B+C) | 002440552 Eti

Alternatywny kod produktu: MOD.ETITEC SM T12 300/12,5

Opis i Kluczowe Cechy

Moduł wymienny ogranicznika przepięć ETITEC SM T12 300/12,5 (symbol 002440552) to kombinowane zabezpieczenie Typu 1 i Typu 2 (B+C), przeznaczone do montażu w rozdzielnicy głównej. Łączy w sobie warystor i iskiernik połączone szeregowo, co eliminuje prąd upływu i zapewnia skuteczną ochronę przed przepięciami pochodzenia atmosferycznego oraz łączeniowymi. Dzięki modułowej konstrukcji uszkodzoną wkładkę warystorową można szybko wymienić bez demontażu podstawy.

• Typ T1+T2 (B+C): Ochrona przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi – kompleksowe zabezpieczenie instalacji w jednym urządzeniu.
• Optyczny wskaźnik uszkodzenia: Zielone okienko oznacza sprawność; brak zieleni lub czerwony kolor sygnalizuje awarię, co umożliwia szybką kontrolę stanu ochrony.
• Brak prądu upływu: Szeregowe połączenie warystora i iskiernika eliminuje upływ prądu, zwiększając efektywność i bezpieczeństwo pracy ogranicznika.
• Modułowa budowa: Wymiana uszkodzonej wkładki warystorowej odbywa się bez wykręcania podstawy – minimalizuje to czas przestoju instalacji.
• Zabezpieczenie termiczne: W przypadku przeciążenia termicznego ogranicznik samoczynnie odłącza się od sieci, zapobiegając dalszym uszkodzeniom.

Zgodność z Normami

Produkt jest zgodny z dyrektywą RoHS oraz posiada certyfikat CE. Spełnia wymagania odpowiednich norm europejskich w zakresie ochrony przeciwprzepięciowej dla urządzeń Typu 1 i Typu 2 (B+C).

Zastosowanie

Ogranicznik przepięć ETITEC SM T12 dedykowany jest do montażu w głównej rozdzielnicy budynków, gdzie zapewnia ochronę przed przepięciami atmosferycznymi (bezpośrednimi i pośrednimi) oraz przepięciami łączeniowymi.

• Ochrona głównej rozdzielnicy w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Instalacje w sieciach TN-C, TN-S, TT – odpowiedni dla różnych konfiguracji uziemienia.
• Systemy wymagające kombinowanej ochrony T1+T2 (B+C) – jedna wkładka zamiast dwóch osobnych ograniczników.
• Obiekty wyposażone w zewnętrzną instalację odgromową lub narażone na częste wyładowania atmosferyczne.

Wskazówki Montażowe

Montaż należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Ogranicznik montuje się na szynie TH35 (DIN). Przekrój przewodów oraz moment dokręcania zacisków dobieraj zgodnie z dokumentacją techniczną producenta. Wymianę uszkodzonego modułu wykonuj wyłącznie po odłączeniu napięcia – wkładkę wciskaj w podstawę aż do zatrzaśnięcia.

FAQ

• Jak interpretować optyczny wskaźnik uszkodzenia? Zielone okienko oznacza prawidłową pracę. Jeśli zielony kolor zaniknie, oznacza to uszkodzenie warystora – wtedy zabezpieczenie termiczne odłącza ogranicznik, a okienko zmienia kolor na czerwony. W takiej sytuacji wymień moduł.
• Czy mogę wymienić sam moduł bez demontażu podstawy? Tak, modułowa konstrukcja pozwala na szybką wymianę wkładki warystorowej – wystarczy wyjąć uszkodzoną i wcisnąć nową do podstawy. Nie trzeba odkręcać całego ogranicznika ani rozbierać rozdzielnicy.
• Jaki typ ochrony oferuje ten ogranicznik? To kombinowany ogranicznik Typu 1 i Typu 2 (B+C) – chroni zarówno przed bezpośrednimi wyładowaniami atmosferycznymi (wysoka energia), jak i przed przepięciami łączeniowymi (niższa energia). Nadaje się do rozdzielnicy głównej jako pierwszy stopień ochrony.
