Przekaźnik bezpieczeństwa SIRIUS rozszerzenie wyjścia 4RO z przekaźnikowymi obwodami zwalniającymi | 3SK1211-2BB40 Siemens

Alternatywny kod produktu: 3SK12112BB40

Opis i Kluczowe Cechy

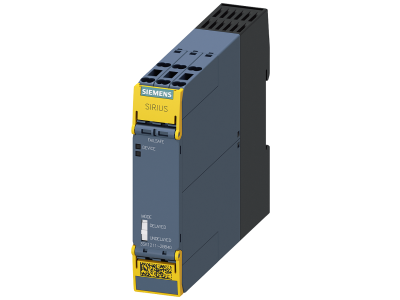

Przekaźnik bezpieczeństwa Siemens SIRIUS 3SK1211-2BB40 to rozszerzenie wyjścia dla systemów bezpieczeństwa, wyposażone w cztery przekaźnikowe obwody zwalniające. Urządzenie umożliwia rozbudowę jednostki podstawowej 3SK o dodatkowe bezpieczne wyjścia o prądzie znamionowym do 5 A w kategorii AC-15, co pozwala na bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przeciążenia styków. Zasilane napięciem sterującym 24 V DC, kompatybilne z jednostkami 3SK1 i 3SK2, a także z łącznikiem urządzeniowym 3ZY12. Szerokość modułu – zgodnie z danymi producenta.

• Cztery bezpieczne wyjścia przekaźnikowe (4RO): Zapewniają rozszerzenie liczby obwodów bezpieczeństwa, umożliwiając podłączenie wielu odbiorników w układach awaryjnego zatrzymania i blokad.
• Obwody zwalniające (przekaźnikowe): Gwarantują bezpieczne rozłączanie w przypadku zaniku napięcia lub sygnału błędu, spełniając wymagania kategorii bezpieczeństwa.
• Prąd znamionowy 5 A (AC-15): Wysoka zdolność załączania i wyłączania prądów sterujących, co przekłada się na niezawodne działanie w sterowaniu stycznikami i zaworami.
• Napięcie sterujące 24 V DC: Standardowe napięcie w automatyce przemysłowej, ułatwiające integrację z PLC i innymi modułami bezpieczeństwa.
• Kompatybilność z serią 3SK: Możliwość podłączenia do każdej jednostki podstawowej 3SK za pomocą okablowania lub łącznika urządzeniowego 3ZY12, co upraszcza rozbudowę systemu.

Zgodność z Normami

Przekaźnik bezpieczeństwa 3SK1211-2BB40 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa maszyn. Posiada oznaczenie CE. Producent deklaruje zgodność z wymaganiami dyrektyw i standardów branżowych dla elementów systemów bezpieczeństwa. Szczegółowe informacje o certyfikatach i deklaracjach znajdują się w dokumentacji technicznej.

Zastosowanie

Rozszerzenie wyjścia SIRIUS 3SK1211-2BB40 stosuje się wszędzie tam, gdzie wymagane jest zwiększenie liczby bezpiecznych obwodów wyjściowych w istniejących systemach bezpieczeństwa. Idealnie sprawdza się w układach awaryjnego zatrzymania, blokadach drzwi i osłon oraz monitorowaniu czujników.

• Rozbudowa bezpiecznych wyjść w maszynach przemysłowych (obrabiarki, prasy, linie pakujące).
• Sterowanie stycznikami bezpieczeństwa i przekaźnikami w układach wyłączników awaryjnych.
• Integracja z układami PLC i modułami bezpieczeństwa w automatyce budynkowej i instalacjach przemysłowych.
• Zastępowanie starszych serii przekaźników bezpieczeństwa (np. 3TK28) w modernizowanych instalacjach.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika bezpieczeństwa 3SK1211-2BB40 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Okablowanie wykonać zgodnie z dokumentacją producenta, stosując przewody o przekroju dobranym do prądu znamionowego. Moment dokręcania śrub zacisków (jeśli dotyczy) należy stosować według zaleceń producenta – nie przekraczać wartości podanych w karcie katalogowej.

FAQ

• Czy urządzenie ma wbudowane podświetlenie? Nie, przekaźnik bezpieczeństwa 3SK1211-2BB40 nie jest wyposażony we wbudowane podświetlenie. Stan pracy sygnalizowany jest za pomocą zewnętrznych elementów lub poprzez odczyt z jednostki nadrzędnej.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podaje konkretnego stopnia ochrony dla samego urządzenia. Standardowo dla aparatury modułowej montowanej na szynie DIN w rozdzielnicy przyjmuje się ochronę przed dotykiem IP20. Całość instalacji należy zabezpieczyć obudową o odpowiednim stopniu ochrony dostosowanym do warunków środowiskowych.

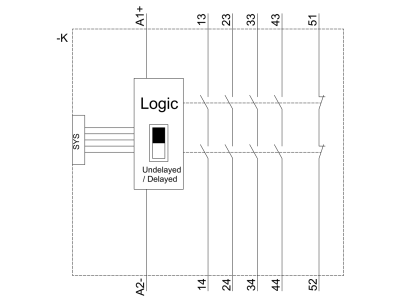

• Jaki tryb pracy styków (NO/NC) mają wyjścia przekaźnikowe? Urządzenie posiada cztery przekaźnikowe obwody zwalniające, co oznacza, że styki rozwierają się w przypadku zaniku napięcia lub sygnału błędu (work in safety mode). Konfiguracja styków (normalnie otwarty/zamknięty) jest zdefiniowana w karcie katalogowej producenta – przed instalacją należy zapoznać się z odpowiednią dokumentacją.
