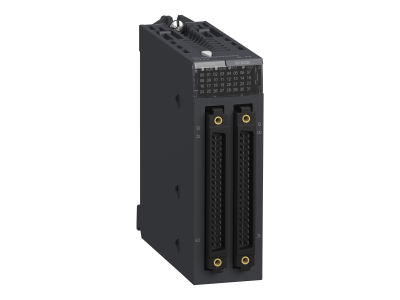

Moduł wyjść dyskretnych X80, 64 wyjścia tranzystorowe, 24VDC logika dodatnia 0,1A | BMXDDO6402K Schneider Electric

Opis i Kluczowe Cechy

Moduł wyjść dyskretnych X80 BMXDDO6402K firmy Schneider Electric (seria Modicon X80) to zaawansowane urządzenie z 64 wyjściami tranzystorowymi, przeznaczone do systemów automatyki przemysłowej. Pracuje przy napięciu 24 VDC w logice dodatniej, a każdy kanał obsługuje prąd do 0,1 A. Dzięki dużej liczbie wyjść moduł pozwala na sterowanie wieloma odbiornikami jednocześnie, oszczędzając miejsce w szafie sterowniczej.

• 64 wyjścia tranzystorowe: Umożliwiają niezawodne sterowanie dużą liczbą urządzeń wykonawczych (przekaźników, styczników, lamp sygnalizacyjnych) przy minimalnym okablowaniu.
• Napięcie 24 VDC, logika dodatnia: Zgodne z typowymi standardami zasilania w automatyce, ułatwia integrację z istniejącymi systemami PLC i sterownikami.
• Prąd wyjściowy 0,1 A na kanał: Odpowiedni do pracy z małymi obciążeniami, takimi jak przekaźniki pomocnicze, diody LED czy bramki logiczne – bez ryzyka przeciążenia styków.
• Kompaktowa konstrukcja modułu X80: Oszczędza miejsce w rozdzielnicy i upraszcza okablowanie dzięki złączom sprężynowym (zgodnie z dokumentacją producenta).
• Wyjścia tranzystorowe typu źródło (PNP): Gwarantują szybkie przełączanie i długą żywotność w porównaniu do rozwiązań przekaźnikowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami branży automatyki przemysłowej. Posiada oznakowanie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie należy prowadzić według wytycznych zawartych w dokumentacji technicznej producenta.

Zastosowanie

Moduł BMXDDO6402K znajduje zastosowanie w rozproszonych systemach sterowania, centralnych jednostkach PLC oraz w zadaniach wymagających dużej liczby binarnych sygnałów wyjściowych. Doskonale sprawdza się w automatyce przemysłowej, budynkowej i maszynowej.

• Sterowanie przekaźnikami, stycznikami i zaworami elektromagnetycznymi w procesach produkcyjnych.
• Sygnalizacja stanu pracy maszyn i linii technologicznych (lampki kontrolne, sygnalizatory akustyczne).
• Komunikacja z modułami wejściowymi i innymi urządzeniami w sieci automatyki (np. Modbus, Ethernet).
• Realizacja prostych sekwencji sterujących w systemach HVAC, oświetleniu czy transporcie.

Wskazówki Montażowe

Montaż i podłączenie modułu mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne (SEP). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w obudowie lub szafie sterowniczej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta (zwykle 0,2–1,5 mm²). Należy przestrzegać zaleceń dotyczących prowadzenia przewodów sygnałowych i zasilających, aby uniknąć zakłóceń elektromagnetycznych.

FAQ

• Czy moduł posiada podświetlenie diodami LED sygnalizującymi stan? W karcie katalogowej nie podano informacji o wbudowanych diodach LED. Standardowo moduły z serii X80 mogą mieć opcjonalne wskaźniki, jednak w przypadku BMXDDO6402K należy sprawdzić dokumentację producenta.
• Jaki jest stopień ochrony modułu? W danych technicznych nie określono konkretnego stopnia IP. Dla modułów montowanych w szafie sterowniczej typowo przyjmuje się ochronę IP20 (brak ochrony przed wilgocią, tylko ochrona przed ciałami stałymi >12 mm). Należy zapewnić montaż w suchym i czystym środowisku.
• Jakiego rodzaju są wyjścia – normalnie otwarte/zamknięte? Są to wyjścia tranzystorowe pracujące w logice dodatniej (PNP). Oznacza to, że w stanie aktywnym na wyjściu pojawia się napięcie +24 VDC względem masy. Nie ma styku mechanicznego, więc nie występują pojęcia NO/NC – sygnał jest podawany bezpotencjałowo przez tranzystor.
