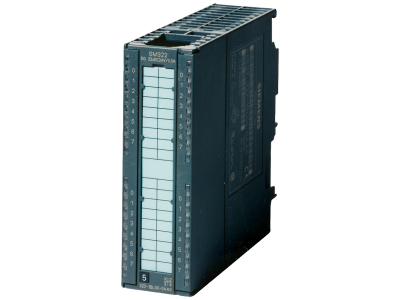

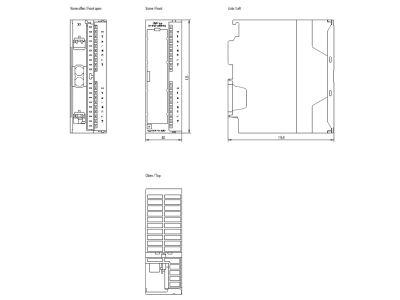

Moduł wyjść binarnych SM 322, 16 wyjść binarnych, 24VDC, 0,5A, listwa 20PIN, SIMATIC S7-300 | 6ES7322-1BH01-0AA0 Siemens

Opis i Kluczowe Cechy

Moduł wyjść binarnych SM 322 o numerze katalogowym 6ES7322-1BH01-0AA0 to kluczowy komponent systemu SIMATIC S7-300, uznawanego za jeden z najbardziej niezawodnych i wszechstronnych sterowników PLC w przemyśle. Urządzenie oferuje 16 wyjść cyfrowych, które pozwalają na precyzyjne sterowanie elementami wykonawczymi w układach automatyki. Każde z wyjść pracuje przy napięciu znamionowym 24V DC i charakteryzuje się prądem wyjściowym o wartości 0,5 A, co jest optymalnym rozwiązaniem dla większości standardowych cewek styczników, przekaźników oraz zaworów elektromagnetycznych.

• Wysoka gęstość upakowania: 16 kanałów wyjściowych w jednym module pozwala na oszczędność miejsca na szynie montażowej.
• Napięcie znamionowe: Zasilanie 24V DC zapewnia kompatybilność ze standardami przemysłowymi.
• Prąd wyjściowy: Wartość 0,5 A na kanał gwarantuje stabilne wysterowanie odbiorników o średnim poborze mocy.
• Izolacja galwaniczna: Zastosowana separacja potencjałów chroni jednostkę centralną CPU przed zakłóceniami i przepięciami pochodzącymi z obiektowych obwodów wyjściowych.

Zgodność z Normami

Moduł SM 322 został zaprojektowany z myślą o pracy w trudnych warunkach przemysłowych, co potwierdzają liczne certyfikaty i zgodność z międzynarodowymi standardami. Urządzenie spełnia wymagania normy IEC 61131-2, dotyczącej sterowników programowalnych, co gwarantuje wysoką odporność na zakłócenia elektromagnetyczne (EMC) oraz wytrzymałość mechaniczną. Produkt posiada oznaczenie CE oraz certyfikację UL/CSA, co umożliwia jego bezpieczne stosowanie na rynkach globalnych, w tym w Unii Europejskiej oraz Ameryce Północnej.

Zastosowanie

Dzięki swojej uniwersalności, moduł 6ES7322-1BH01-0AA0 znajduje szerokie zastosowanie w różnych gałęziach przemysłu. Jest idealnym wyborem do:

• Automatyzacji maszyn: Sterowanie siłownikami, sygnalizatorami świetlnymi i dźwiękowymi.
• Linii produkcyjnych: Zarządzanie pracą przenośników, sorterów oraz stacji montażowych.
• Obiektów technologicznych: Integracja z systemami rozproszonymi opartymi o sieci PROFIBUS i PROFINET.
• Modernizacji systemów: Łatwa rozbudowa istniejących szaf sterowniczych opartych o architekturę S7-300.

Wskazówki Montażowe

Prawidłowa instalacja modułu jest kluczowa dla zapewnienia bezawaryjnej pracy systemu. Moduł SM 322 wymaga zastosowania 20-pinowej listwy przyłączeniowej (front connector), która umożliwia szybkie i pewne połączenie przewodów. Podczas montażu należy zwrócić uwagę na:

• Montaż na szynie: Moduł należy pewnie osadzić na dedykowanej szynie profilowej S7-300 i dokręcić śrubę mocującą.
• Okablowanie: Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu 0,5 A, aby uniknąć spadków napięcia.
• Kodowanie listwy: Przy pierwszym włożeniu listwy 20-pinowej następuje jej mechaniczne zakodowanie, co zapobiega pomyłkowemu wpięciu niewłaściwego modułu w przyszłości.
• Chłodzenie: Należy zachować odpowiednie odstępy wentylacyjne zgodnie z dokumentacją techniczną SIMATIC S7-300.

FAQ

• Czy moduł wymaga zewnętrznego zasilania 24V DC? Tak, dla poprawnej pracy wyjść binarnych konieczne jest doprowadzenie napięcia zasilającego do odpowiednich zacisków listwy frontowej.
• Jaka listwa przyłączeniowa jest kompatybilna z tym modelem? Moduł współpracuje ze standardową listwą 20-pinową (dostępną w wersji śrubowej lub sprężynowej).
• Czy wyjścia są zabezpieczone przed zwarciem? Tak, moduły wyjść binarnych serii SM 322 posiadają wbudowane zabezpieczenia elektroniczne chroniące kanały przed skutkami zwarć i przeciążeń.
• Czy mogę wymienić moduł pod napięciem? W systemie S7-300 wymiana modułów powinna odbywać się przy wyłączonym zasilaniu, chyba że stosowana jest specjalna konfiguracja z szynami aktywnymi.
