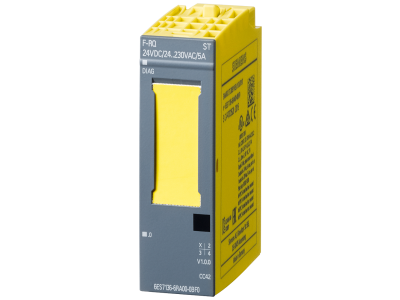

Moduł wyjść binarnych fail-safe dla SIMATIC ET 200SP, 1 wejście przekaźnikowe 24VDC/24...230VAC/5A | 6ES7136-6RA00-0BF0 Siemens

Opis i Kluczowe Cechy

Moduł wyjść binarnych fail-safe o symbolu 6ES7136-6RA00-0BF0 to zaawansowany element systemu SIMATIC ET 200SP zaprojektowany do sterowania obwodami bezpieczeństwa w instalacjach przemysłowych. Obsługuje 1 wyjście przekaźnikowe (2 styki NO) z napięciem znamionowym 24 V DC oraz 24–230 V AC przy prądzie maksymalnym 5 A. Zapewnia zgodność z normami bezpieczeństwa do poziomu PL E (ISO 13849-1) i SIL 3 (IEC 61508), co czyni go odpowiednim do krytycznych aplikacji w automatyce.

• Fail-safe design (PL E/SIL 3): Gwarantuje bezpieczne działanie w systemach wymagających wysokiego poziomu niezawodności, takich jak maszyny przemysłowe lub linie produkcyjne.
• Podwójne styki NO: Zwiększa redundancję połączeń, co jest kluczowe w systemach bezpieczeństwa.
• Napięcie robocze 24 V DC / 24–230 V AC: Uniwersalna kompatybilność z różnymi źródłami zasilania i obwodami wykonawczymi.
• Prąd wyjściowy 5 A: Wystarczająca wydajność do sterowania przekaźnikami, stycznikami lub sygnalizatorami w instalacjach przemysłowych.
• Szerokość modułu 20 mm: Współpracuje z kompaktową konstrukcją systemu ET 200SP, umożliwiając elastyczne projektowanie szaf sterowniczych.

Zgodność z Normami

Moduł spełnia wymagania norm ISO 13849-1 (PL E) oraz IEC 61508 (SIL 3) dotyczące bezpieczeństwa funkcjonalnego. Posiada stopień ochrony IP20 i dopuszczenie do stosowania w urządzeniach sterujących o kompatybilności elektromagnetycznej zgodnej z normami przemysłowymi.

Zastosowanie

Moduł 6ES7136-6RA00-0BF0 przeznaczony jest do systemów automatyki przemysłowej wymagających wysokiej niezawodności i bezpieczeństwa funkcjonalnego.

• Sterowanie awaryjnymi układami zatrzymania maszyn (np. w przemyśle maszynowym lub na liniach produkcyjnych).
• Realizacja funkcji bezpieczeństwa w systemach transportu (np. taśmy przenośnikowe, dźwigi).
• Zastosowanie w rozproszonych systemach sterowania (np. SIMATIC ET 200SP) w połączeniu z czujnikami bezpieczeństwa.
• Identyfikacja i sygnalizacja stanów awaryjnych w instalacjach procesowych.

Wskazówki Montażowe

Montaż modułu należy przeprowadzić przy wyłączonym zasilaniu systemu. Moduł należy wpiąć w gniazdo systemu ET 200SP zgodnie z oznaczeniami kolorystycznymi i numeracją slotów. Przed uruchomieniem należy sprawdzić poprawność połączeń oraz zgodność napięć zasilających z wymaganiami modułu. System ET 200SP obsługuje wymianę modułów "na gorąco" – wymianę można przeprowadzić podczas pracy systemu, jednak w przypadku modułów fail-safe zaleca się wykonanie tej operacji przy wyłączonym zasilaniu w celu zapewnienia pełnego bezpieczeństwa.

FAQ

• Czy moduł można stosować w systemach wymagających certyfikacji SIL 3? Tak, moduł spełnia wymagania SIL 3 zgodnie z normą IEC 61508 i jest odpowiedni do stosowania w systemach o wysokim poziomie niezawodności.
• Jaka jest maksymalna częstotliwość przełączania wyjścia? Maksymalna częstotliwość przełączania nie została określona w dostępnych danych. W praktycznych aplikacjach należy uwzględnić charakterystykę obciążenia i zalecenia producenta systemu.
• Czy moduł obsługuje redundantne zasilanie? Moduł wymaga jednolitego źródła zasilania 24 V DC lub 24–230 V AC. W przypadku systemów wymagających redundancji zasilania należy zastosować dodatkowe moduły lub rozwiązania układowe.
