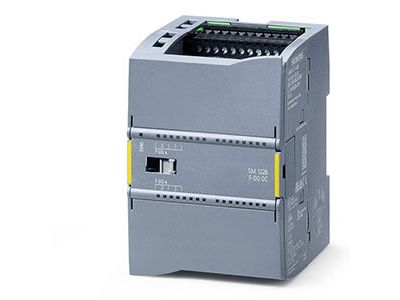

Moduł wyjść binarnych, 4 wyjścia 24VDC, SM 1226, F-DQ, SIMATIC S7-1200 | 6ES7226-6DA32-0XB0 Siemens

Opis i Kluczowe Cechy

Moduł wyjść binarnych SM 1226 (6ES7226-6DA32-0XB0) to zaawansowany komponent systemu SIMATIC S7-1200, zaprojektowany z myślą o realizacji funkcji bezpieczeństwa w automatyce przemysłowej. Urządzenie oferuje 4 wyjścia binarne typu Fail-safe (F-DQ) o napięciu znamionowym 24V DC, co pozwala na bezpieczne sterowanie elementami wykonawczymi w aplikacjach wymagających najwyższej niezawodności. Integracja z systemem S7-1200 zapewnia pełną spójność danych oraz łatwość konfiguracji w środowisku TIA Portal.

• Bezpieczeństwo (Fail-safe): Moduł dedykowany do systemów Safety, umożliwiający bezpieczne wyłączanie odbiorników w sytuacjach awaryjnych.
• Wydajność komunikacji: Dzięki ścisłej integracji z panelami SIMATIC HMI i sterownikami S7-1200, przesyłanie danych diagnostycznych odbywa się w sposób błyskawiczny i bezbłędny.
• Jednolita baza danych: System umożliwia jednokrotną deklarację zmiennych, co eliminuje ryzyko pomyłek przy mapowaniu sygnałów między sterownikiem a wizualizacją.
• Kompaktowa budowa: Modułowa konstrukcja pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej, zachowując przy tym wysoką gęstość upakowania sygnałów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa funkcjonalnego. Jako element systemu SIMATIC Safety Integrated, moduł SM 1226 spełnia wymagania dla aplikacji o wysokim poziomie nienaruszalności bezpieczeństwa (SIL) oraz poziomie zapewnienia bezpieczeństwa (PL). Urządzenie posiada certyfikację CE oraz jest zgodne z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC), co gwarantuje stabilną pracę w trudnych warunkach przemysłowych, typowych dla nowoczesnych zakładów produkcyjnych.

Zastosowanie

Moduł SM 1226 znajduje szerokie zastosowanie w małych i średnich aplikacjach przemysłowych, gdzie kluczowe jest zapewnienie ochrony personelu i mienia. Idealnie sprawdza się w:

• Układach sterowania kurtynami świetlnymi i wyłącznikami bezpieczeństwa (E-Stop).
• Systemach sterowania prasami, przenośnikami oraz robotami współpracującymi.
• Aplikacjach wymagających bezpiecznego odcięcia zasilania od zaworów hydraulicznych lub pneumatycznych.
• Integracji rozproszonych systemów bezpieczeństwa w ramach jednej platformy sterowania S7-1200.

Wskazówki Montażowe

Montaż modułu SM 1226 powinien odbywać się na standardowej szynie DIN 35 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie systemowe jest odłączone. Moduł łączy się z jednostką centralną CPU lub sąsiednimi modułami za pomocą zintegrowanej magistrali (bus connector). Podczas podłączania przewodów do zacisków wyjściowych, zaleca się stosowanie tulejek zaciskowych, co zapewnia trwały styk elektryczny i odporność na wibracje. Należy zwrócić szczególną uwagę na prawidłowe uziemienie systemu oraz separację obwodów bezpieczeństwa od obwodów standardowych, zgodnie ze schematem połączeń dostarczonym przez producenta.

FAQ

• Czy moduł SM 1226 wymaga specjalnego oprogramowania? Tak, do konfiguracji funkcji bezpieczeństwa niezbędne jest rozszerzenie STEP 7 Safety w środowisku TIA Portal.
• Ile wyjść bezpieczeństwa oferuje ten model? Moduł posiada 4 wyjścia binarne typu Fail-safe o napięciu 24V DC.
• Czy mogę używać tego modułu ze standardowym CPU S7-1200? Moduł SM 1226 F-DQ musi współpracować z jednostką centralną typu Fail-safe (np. CPU 1214FC), aby realizować funkcje bezpieczeństwa.
• Jaki jest stopień ochrony urządzenia? Moduł posiada standardowy stopień ochrony IP20, co wymaga montażu w odpowiedniej obudowie lub szafie sterowniczej chroniącej przed pyłem i wilgocią.
