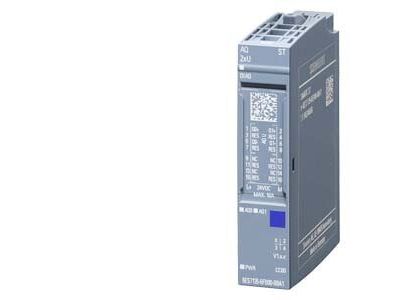

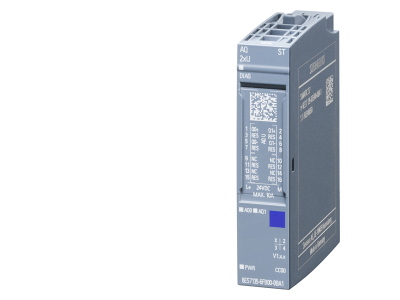

Moduł wyjść analogowych dla ET 200SP, 2 wyjścia napięciowe, AQ 2xU standard, SIMATIC ET | 6ES7135-6FB00-0BA1 Siemens

Alternatywny kod produktu: 6ES71356FB000BA1

Opis i Kluczowe Cechy

Moduł wyjść analogowych SIMATIC ET 200SP o symbolu 6ES7135-6FB00-0BA1 to jednostka AQ 2xU Standard wyposażona w dwa wyjścia napięciowe. Przeznaczony do pracy w rozproszonym systemie I/O ET 200SP, zapewnia 16-bitową rozdzielczość przetwarzania sygnału oraz wbudowaną diagnostykę modułu. Dzięki kompaktowej konstrukcji i obsłudze wielokrotnej gorącej wymiany (multi hot swapping) znacząco skraca czas konserwacji i modernizacji instalacji. Moduł przeznaczony jest do montażu w szafach sterowniczych o stopniu ochrony IP20.

• 2 wyjścia napięciowe (AQ 2xU): Umożliwiają jednoczesne sterowanie dwoma urządzeniami analogowymi (np. zawory proporcjonalne, przemienniki częstotliwości) bez konieczności stosowania dodatkowych rozgałęźników.
• 16-bitowa rozdzielczość: Gwarantuje precyzyjne odwzorowanie sygnału wyjściowego, co przekłada się na dokładne sterowanie procesami technologicznymi i wysoką powtarzalność.
• Wbudowana diagnostyka modułu: Ułatwia szybkie lokalizowanie usterek (np. przeciążenie, brak zasilania pętli) – skraca czas przestojów i upraszcza serwis.
• Obsługa multi hot swapping: Możliwość wymiany modułu bez wyłączania całego systemu (pod napięciem), co minimalizuje przerwy w produkcji i przyspiesza rozbudowę instalacji.
• Kompatybilność z typami BU A0 i A1: Elastyczne dopasowanie do zastosowanej jednostki bazowej, co ułatwia integrację w istniejącej stacji ET 200SP.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Jest dopuszczony do pracy w środowisku o stopniu ochrony IP20, co odpowiada standardom dla aparatury instalowanej w rozdzielnicach i szafach sterowniczych. Zgodność z ogólnymi normami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) dla systemów automatyki przemysłowej.

Zastosowanie

Moduł wyjść analogowych AQ 2xU Standard znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne, ciągłe sterowanie sygnałami napięciowymi w automatyce procesowej i maszynowej.

• Sterowanie proporcjonalnymi zaworami regulacyjnymi w instalacjach HVAC i przemyśle spożywczym.
• Zadawanie prędkości obrotowej przemienników częstotliwości w układach napędowych.
• Przekazywanie sygnałów nastawczych do rejestratorów, paneli operatorskich i systemów SCADA.
• Precyzyjna regulacja procesów w liniach produkcyjnych, np. dozowanie, temperatura, ciśnienie.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną Siemens. Moduł instaluje się na szynie nośnej TH35 (DIN) w odpowiedniej jednostce bazowej (BU typu A0 lub A1). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania całej stacji ET 200SP. Nie przekraczaj dopuszczalnych przekrojów przewodów oraz momentów dokręcania zacisków określonych w instrukcji producenta. Używaj przewodów o odpowiedniej wytrzymałości napięciowej i prądowej, dostosowanych do obciążenia wyjść analogowych.

FAQ

• Czy moduł obsługuje wymianę podczas pracy (hot swapping)? Tak, moduł AQ 2xU Standard został zaprojektowany z funkcją wielokrotnej gorącej wymiany (multi hot swapping), co pozwala na jego wymianę bez wyłączania napięcia całej stacji, pod warunkiem zachowania procedur bezpieczeństwa.
• Jaki jest stopień ochrony modułu? Stopień ochrony wynosi IP20 – moduł jest przystosowany do pracy w suchych, zamkniętych szafach sterowniczych, gdzie nie występuje bezpośrednie zagrożenie pyłem lub wilgocią.
• Jakie napięcie wyjściowe można uzyskać na kanałach? Moduł generuje sygnały napięciowe w standardzie przemysłowych pętli analogowych. Dokładny zakres (np. 0-10V, ±10V) określa konfiguracja w oprogramowaniu inżynierskim – szczegóły w dokumentacji technicznej urządzenia.
