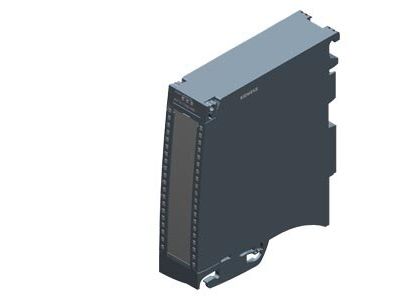

Moduł wyjść analogowych BASIC, 8 wej prądowych/napięciowych/rezystanc./RTD, SIMATIC S7-1500 | 6ES7531-7QF00-0AB0 Siemens

Opis i Kluczowe Cechy

Moduł wyjść analogowych BASIC 8 wejść prądowych/napięciowych/rezystanc./RTD (symbol 6ES7531-7QF00-0AB0) to wysokiej jakości komponent systemu SIMATIC S7-1500, przeznaczony do precyzyjnego pomiaru sygnałów analogowych w instalacjach przemysłowych. Dzięki 16-bitowej rozdzielczości i dokładności 0,5% zapewnia wiarygodne przetwarzanie danych, a zintegrowana diagnostyka ułatwia szybkie wykrywanie nieprawidłowości. W zestawie dostarczany jest element zasilający, uchwyt ekranowania i zacisk ekranujący – złącze czołowe (śrubowe lub wtykane) należy zamówić osobno.

• 8 kanałów pomiarowych w grupach po 8: Umożliwia równoczesne monitorowanie sygnałów analogowych w systemach wielokanałowych bez konieczności stosowania dodatkowych modułów.
• 16-bitowa rozdzielczość: Gwarantuje wysoką precyzję pomiaru, co jest kluczowe w aplikacjach wymagających dokładnych odczytów napięcia, prądu, rezystancji lub sygnałów termorezystancyjnych (RTD).
• Dokładność 0,5%: Zapewnia precyzyjne przetwarzanie sygnałów, co minimalizuje błędy pomiarowe w krytycznych procesach przemysłowych.
• Zintegrowana diagnostyka: Automatyczne wykrywanie usterek, takich jak przerwanie przewodu czy zwarcie, skraca czas reakcji na awarie.
• Uniwersalne wejścia (U/I/R/RTD): Obsługa sygnałów napięciowych, prądowych, rezystancji i termopar, co zwiększa elastyczność zastosowań.

Zgodność z Normami

Moduł spełnia wymogi norm międzynarodowych dla urządzeń przemysłowych, w tym IEC 61131-2 i normy kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Moduł analogowy BASIC 8 wejść znajduje zastosowanie w systemach automatyki przemysłowej, gdzie wymagane jest precyzyjne przetwarzanie sygnałów analogowych.

• Pomiar sygnałów w procesach produkcyjnych (np. temperatura, ciśnienie, przepływ).
• Monitorowanie parametrów w układach sterowania maszyn.
• Integracja z systemami SCADA i sterownikami PLC w ramach architektury SIMATIC S7-1500.
• Zastosowania w energetyce, wodociągach i systemach HVAC wymagających wysokiej dokładności pomiarów.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną SIMATIC S7-1500. Zaleca się instalację w szafie rozdzielczej z odpowiednią wentylacją, unikanie przeciążenia termicznego. Przed montażem należy upewnić się, że zasilanie jest odłączone. Sygnały analogowe należy doprowadzić zgodnie z zaleceniami producenta, zachowując odpowiednie ekranowanie przewodów. W przypadku stosowania złączy czołowych należy je dobrać do wymagań instalacji (śrubowe lub wtykane).

FAQ

• Czy moduł obsługuje termopary (TC)? Nie – moduł obsługuje termorezystancje (RTD), ale nie termopary. Do pomiaru temperatury za pomocą termopar wymagany jest dedykowany moduł wejść dla termopar.
• Jaki jest zakres częstotliwości próbkowania? Dokładna częstotliwość próbkowania nie została podana w danych produktu. Informacje te znajdują się w dokumentacji technicznej SIMATIC S7-1500.
• Czy moduł można stosować w systemie ET 200MP? Tak – moduł jest kompatybilny z systemem ET 200MP, oferującym modułową i skalowalną architekturę do zastosowań rozproszonych.
