MODUŁ WTYKOWY L-N, TYP 1, KLASA B, UC 350V, 1-BIEG., DLA OCHR. 5SD744.. | 5SD7448-1 Siemens

Alternatywny kod produktu: 5SD74481

Opis i Kluczowe Cechy

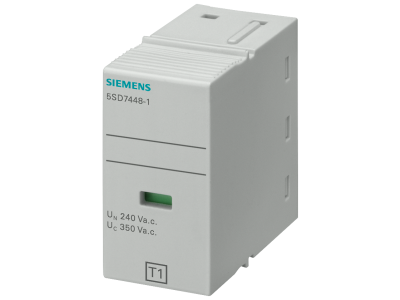

Moduł wtykowy L‑N 5SD7448‑1 firmy Siemens to element ochrony przeciwprzepięciowej typu 1 (klasa B) z napięciem ciągłym Uc = 350 V AC. Przeznaczony do stosowania w podstawach ochronników serii 5SD744, zapewnia skuteczną ochronę odgromową instalacji elektrycznych przed bezpośrednimi wyładowaniami atmosferycznymi. Dzięki wtykowej konstrukcji możliwa jest szybka wymiana modułu bez demontażu podstawy – standardowe rozwiązanie dla tego typu urządzeń.

• Typ 1 (klasa B): Ochrona odgromowa przeznaczona do rozdzielnic głównych – odprowadza duże prądy udarowe, chroniąc instalację przed skutkami bezpośredniego wyładowania atmosferycznego.
• Napięcie ciągłe Uc = 350 V AC: Gwarantuje bezpieczną pracę w sieciach niskiego napięcia o napięciu znamionowym 230/400 V, umożliwiając niezawodne tłumienie przepięć.
• Moduł wtykowy L‑N: Łatwa wymiana uszkodzonego modułu bez ingerencji w okablowanie podstawy – skraca czas serwisu i przywraca ochronę.
• Kompatybilność z serią 5SD744: Dedicated do podstaw ochronników Siemens SENTRON, zapewnia idealne dopasowanie i pewne połączenie elektryczne.
• Konstrukcja jednobiegunowa: Chroni linię fazową względem neutralnej (L‑N) – najczęściej stosowana konfiguracja w instalacjach TN.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących ochronników przeciwprzepięciowych (standard DIN) i posiada certyfikat CE. Urządzenie jest przeznaczone do instalacji zgodnych z obowiązującymi przepisami, zapewniając bezpieczeństwo użytkowania.

Zastosowanie

Moduł wtykowy 5SD7448‑1 znajduje zastosowanie w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest ochrona przed przepięciami atmosferycznymi.

• Ochrona odgromowa w rozdzielnicach głównych (RG) – jako pierwszy stopień ochrony przeciwprzepięciowej.
• Ochrona instalacji elektrycznej w budynkach wyposażonych w zewnętrzne instalacje odgromowe (piorunochrony).
• Stosowany w systemach ochrony SENTRON firmy Siemens – uzupełnienie kompletnej rozdzielnicy.
• Zabezpieczenie wrażliwych odbiorników w obiektach przemysłowych i usługowych przed uszkodzeniami spowodowanymi przepięciami.

Wskazówki Montażowe

Montaż modułu wtykowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie oraz upewnić się, że podstawa ochronnika jest zamontowana na szynie TH35 (DIN). Moduł wkłada się do podstawy do oporu, zwracając uwagę na prawidłową polaryzację L‑N. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją techniczną i prądem obciążenia. Moment dokręcania śrub w podstawie – zgodnie z danymi producenta. Po wymianie modułu sprawdzić poprawność połączeń i ponownie załączyć napięcie. Nie używać modułu bez podstawy.

FAQ

• Do jakich podstaw pasuje moduł 5SD7448‑1? Moduł jest dedykowany do podstaw ochronników przeciwprzepięciowych Siemens serii 5SD744. Przed zakupem należy upewnić się, że podstawa jest kompatybilna.
• Jakie jest napięcie ciągłe (Uc) tego modułu? Napięcie ciągłe Uc wynosi 350 V AC, co odpowiada standardowym sieciom niskiego napięcia (230/400 V) w systemie TN.
• Czy moduł można wymienić bez odłączania napięcia? Nie. Wymianę modułu należy przeprowadzać wyłącznie po odłączeniu napięcia i upewnieniu się, że obwód jest bezpieczny. Prace wykonuje osoba posiadająca odpowiednie uprawnienia SEP.
