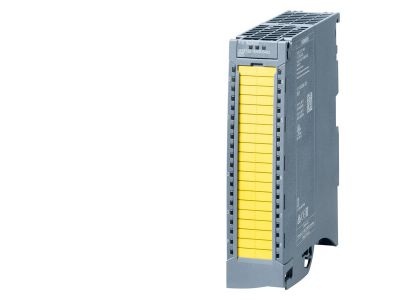

Moduł wejściowy PLC F-DI 16X 24 V DC 35mm SIMATIC S7-1500 | 6ES7526-1BH00-0AB0 Siemens

Alternatywny kod produktu: 6ES75261BH000AB0

Opis i Kluczowe Cechy

Moduł wejściowy bezpieczny Siemens SIMATIC S7-1500, oznaczony symbolem 6ES7526-1BH00-0AB0, to cyfrowy moduł wejściowy typu F-DI 16x 24 V DC z interfejsem PROFIsafe. Dzięki szerokości zaledwie 35 mm umożliwia oszczędność miejsca w szafie sterowniczej, a jednocześnie zapewnia bezpieczeństwo funkcjonalne do poziomu SIL 3 (IEC 61508) / PL e (ISO 13849-1). Moduł przeznaczony jest do pracy w systemie ET 200MP, oferując wysoką gęstość kanałów i prostą integrację z PLC.

• 16 cyfrowych wejść bezpiecznych 24 V DC: Umożliwia podłączenie do 16 czujników lub przycisków bezpieczeństwa, zapewniając niezawodne monitorowanie stanów krytycznych w instalacji.
• Interfejs PROFIsafe: Gwarantuje bezpieczną komunikację z nadrzędnym sterownikiem, skracając czas projektowania i okablowania w aplikacjach Safety.
• Szerokość 35 mm: Oszczędza miejsce na szynie DIN, umożliwiając budowę kompaktowych i skalowalnych stacji I/O.
• Zintegrowana diagnostyka: Ułatwia szybkie lokalizowanie usterek i skraca przestoje maszyn dzięki wbudowanym funkcjom diagnostycznym.
• Kompatybilność z systemem ET 200MP: Pozwala na elastyczne łączenie modułów w konfiguracjach scentralizowanych i rozproszonych, redukując liczbę wymaganych komponentów.

Zgodność z Normami

Moduł jest zaprojektowany zgodnie z wymaganiami norm bezpieczeństwa funkcjonalnego: ISO 13849-1 (poziom osiągalny PL e) oraz IEC 61508 (poziom nienaruszalności bezpieczeństwa SIL 3). Posiada certyfikat CE oraz jest przeznaczony do stosowania w systemach sterowania maszyn i instalacji przemysłowych.

Zastosowanie

Moduł F-DI 16x 24 V DC PROFIsafe znajduje zastosowanie w aplikacjach wymagających wysokiego poziomu bezpieczeństwa. Sprawdza się w sterowaniu maszyn, liniach produkcyjnych oraz w systemach automatyki budynkowej, gdzie wymagane jest niezawodne wykrywanie stanów awaryjnych.

• Monitorowanie przycisków awaryjnego zatrzymania, osłon bezpieczeństwa i wyłączników krańcowych w maszynach.
• Bezpieczne zbieranie sygnałów z czujników i przełączników w systemach transportu, pakowania i obróbki.
• Integracja z nadrzędnym sterownikiem SIMATIC S7-1500 lub innymi kontrolerami obsługującymi PROFIsafe w układach rozproszonych i scentralizowanych.
• Budowa elastycznych stacji I/O w szafach sterowniczych o ograniczonej przestrzeni, gdzie istotna jest wysoka gęstość kanałów.

Wskazówki Montażowe

Montaż modułu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Urządzenie należy zamocować na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją techniczną. Moment dokręcania zacisków śrubowych musi być zgodny z wytycznymi producenta – nie przekraczaj podanych wartości.

FAQ

• Czy moduł wymaga dodatkowego zasilania 24 V DC? Tak, moduł potrzebuje napięcia zasilania 24 V DC do pracy wejść i komunikacji PROFIsafe – zasilanie należy doprowadzić zgodnie ze schematem w dokumentacji.
• Jakie poziomy bezpieczeństwa osiąga ten moduł? Moduł pozwala na realizację bezpieczeństwa do SIL 3 według IEC 61508 oraz PL e według ISO 13849-1, co spełnia wymagania większości aplikacji przemysłowych.
• Czy moduł posiada wbudowaną diagnostykę? Tak, moduł wyposażono w zintegrowane funkcje diagnostyczne, które ułatwiają szybkie wykrywanie i lokalizację usterek, np. przerwań w obwodzie wejściowym czy błędów komunikacji PROFIsafe.
