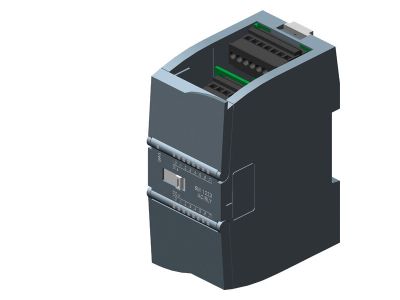

Moduł wejść/wyjść binarnych SM 1223, 8 wejść binarnych 120/230VAC, 8 wyjść 2A, SIMATIC S7-1200 | 6ES7223-1QH32-0XB0 Siemens

Opis i Kluczowe Cechy

Moduł wejść/wyjść binarnych SM 1223 o numerze katalogowym 6ES7223-1QH32-0XB0 to zaawansowany komponent rozszerzający dla sterowników PLC z rodziny SIMATIC S7-1200 firmy Siemens. Urządzenie to zostało zaprojektowane z myślą o integracji sygnałów wysokonapięciowych bezpośrednio z poziomu sterownika, co eliminuje konieczność stosowania dodatkowych przekaźników pośredniczących w wielu aplikacjach. Moduł oferuje 8 wejść binarnych obsługujących napięcie przemienne w zakresie od 120V AC do 230V AC, co pozwala na bezpośrednie monitorowanie stanu urządzeń zasilanych sieciowo. Dodatkowo, jednostka wyposażona jest w 8 wyjść cyfrowych o obciążalności do 2A, co zapewnia solidną rezerwę mocy dla elementów wykonawczych takich jak styczniki, elektrozawory czy sygnalizatory.

• Wydajność komunikacji: Pełna integracja z ekosystemem TIA Portal pozwala na błyskawiczną wymianę danych między sterownikiem a panelami HMI.
• Zarządzanie zmiennymi: System umożliwia jednokrotną deklarację zmiennych (Single Tag Database), co drastycznie redukuje ryzyko błędów przy mapowaniu adresów.
• Kompaktowa budowa: Moduł montowany jest bezpośrednio na szynie DIN, zajmując minimalną przestrzeń w szafie sterowniczej.
• Diagnostyka: Diody LED na panelu frontowym informują o stanie każdego wejścia i wyjścia, ułatwiając szybki serwis i uruchomienie.

Zgodność z Normami

Produkt spełnia rygorystyczne normy przemysłowe wymagane na rynku europejskim i światowym. Moduł SM 1223 posiada certyfikację CE oraz jest zgodny z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC). Wysoka jakość wykonania gwarantuje odporność na zakłócenia typowe dla środowisk przemysłowych, co jest kluczowe przy pracy z napięciem 230V AC. Urządzenie zostało przetestowane pod kątem wytrzymałości izolacji oraz bezpieczeństwa użytkowania w systemach automatyki budynkowej i przemysłowej.

Zastosowanie

Moduł SM 1223 znajduje szerokie zastosowanie w małych i średnich systemach automatyki, gdzie wymagana jest obsługa sygnałów binarnych o wysokim napięciu. Jest idealnym rozwiązaniem w:

• Automatyce budynkowej: Sterowanie oświetleniem, roletami oraz monitorowanie czujników obecności zasilanych napięciem sieciowym.
• Przemyśle maszynowym: Integracja z istniejącymi układami sterowania, które operują na standardzie 230V AC.
• Gospodarce wodno-ściekowej: Sterowanie pompami i monitorowanie stanów alarmowych w przepompowniach.
• Modernizacjach (Retrofit): Łatwe zastępowanie starszych systemów sterowania bez konieczności przebudowy całej logiki napięciowej obiektu.

Wskazówki Montażowe

Montaż modułu SM 1223 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa elektrycznego. Moduł należy zamontować na standardowej szynie DIN 35 mm po prawej stronie jednostki centralnej CPU S7-1200. Połączenie elektryczne z jednostką główną realizowane jest poprzez zintegrowaną magistralę (bus connector). Podczas podłączania przewodów do zacisków śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, aby zapewnić trwały styk i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych. Przed podłączeniem zasilania 230V AC należy upewnić się, że konfiguracja sprzętowa w oprogramowaniu TIA Portal odpowiada fizycznemu rozmieszczeniu modułów.

FAQ

• Czy moduł wymaga zewnętrznego zasilania? Tak, moduł wymaga podłączenia zasilania niezbędnego do obsługi obwodów wejściowych i wyjściowych zgodnie ze schematem podłączenia.
• Czy mogę mieszać różne napięcia na wejściach? Wszystkie 8 wejść pracuje w standardzie 120/230V AC, należy zachować spójność potencjałów w ramach grup zacisków.
• Jaka jest maksymalna obciążalność wyjść? Każde z 8 wyjść pozwala na przełączanie prądu o natężeniu do 2A, co jest wystarczające dla większości cewek styczników i małych silników.
• Czy moduł współpracuje z każdą jednostką CPU S7-1200? Tak, moduły SM (Signal Modules) są kompatybilne ze wszystkimi jednostkami centralnymi serii S7-1200, o ile pozwala na to dostępna liczba gniazd rozszerzeń w danym modelu CPU.
