Moduł wejść/wyjść analogowych/cyfrowych UR20-4AI-RTD-DIAG, Fieldbus, system rozproszony | 1315700000 Weidmuller

Opis i Kluczowe Cechy

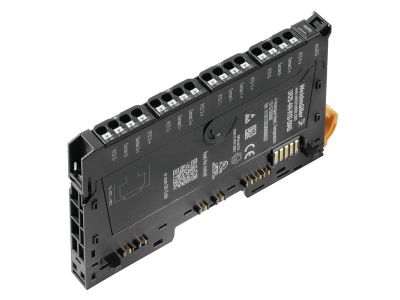

Moduł wejść/wyjść analogowych/cyfrowych UR20-4AI-RTD-DIAG (symbol 1315700000) z serii UR20 przeznaczony jest do rozproszonych systemów automatyki przemysłowej. Wyposażony w cztery analogowe wejścia dedykowane dla czujników temperatury RTD oraz zintegrowaną funkcję diagnostyczną DIAG. Komunikacja z nadrzędnym systemem sterowania odbywa się za pośrednictwem magistrali fieldbus, co zapewnia elastyczną integrację w rozproszonej strukturze I/O.

• Cztery analogowe wejścia RTD: Umożliwiają precyzyjny pomiar temperatury z wykorzystaniem termometrów oporowych (np. Pt100, Pt1000) – idealne do monitorowania procesów termicznych.
• Funkcja diagnostyczna DIAG: Zapewnia bieżące monitorowanie stanu modułu i sygnalizację usterek, co skraca czas reakcji serwisowej i zwiększa niezawodność instalacji.
• Komunikacja fieldbus: Umożliwia prostą integrację z rozproszonymi systemami sterowania (PLC, DCS) oraz wymianę danych w czasie rzeczywistym.
• System rozproszony (UR20): Modułowa budowa pozwala na elastyczne rozmieszczenie punktów I/O blisko czujników i urządzeń wykonawczych, redukując okablowanie i koszty instalacji.
• Kompaktowa obudowa szeregowa: Przystosowana do montażu na szynie DIN TH35 (w standardzie automatyki przemysłowej), oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Moduł UR20-4AI-RTD-DIAG został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami branży automatyki przemysłowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe informacje o zgodności z konkretnymi normami (takimi jak IEC/EN) znajdują się w pełnej karcie katalogowej producenta.

Zastosowanie

Moduł znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne, precyzyjne monitorowanie temperatury w rozproszonych instalacjach automatyki. Sprawdza się w różnorodnych scenariuszach przemysłowych i budynkowych.

• Monitoring procesów przemysłowych: Pomiar temperatury w piecach, komorach suszarniczych, instalacjach HVAC w zakładach produkcyjnych.
• Systemy automatyki budynkowej: Kontrola temperatury w strefach biurowych, halach magazynowych, laboratoriach i serwerowniach.
• Infrastruktura i media: Nadzór nad temperatura w rurociągach, zbiornikach, instalacjach grzewczych i chłodniczych.
• Zdalne stacje pomiarowe: Wykorzystanie w rozproszonych sieciach czujników zbierających dane do systemów SCADA i IoT.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (standard 35 mm) w szafie sterowniczej o stopniu ochrony co najmniej IP20. Należy przestrzegać zaleceń producenta dotyczących momentu dokręcania zacisków oraz doboru przekroju przewodów (zgodnie z obciążalnością prądową i normami). Przed pierwszym uruchomieniem sprawdzić poprawność okablowania i konfiguracji adresów w magistrali fieldbus.

FAQ

• Ile wejść analogowych posiada moduł? Moduł wyposażony jest w cztery analogowe wejścia przystosowane do czujników temperatury RTD (np. Pt100, Pt1000).
• Co oznacza skrót DIAG w nazwie? DIAG oznacza zintegrowaną funkcję diagnostyczną – moduł monitoruje swój stan i sygnalizuje ewentualne błędy (np. przerwanie obwodu czujnika), co ułatwia szybkie wykrywanie usterek.
• Jaki stopień ochrony IP ma moduł? Producent nie podaje konkretnej wartości IP w symbolu. Standardowo dla modułów montowanych wewnątrz szaf sterowniczych przyjmuje się stopień ochrony IP20. Zaleca się montaż obudowie o odpowiedniej szczelności.
