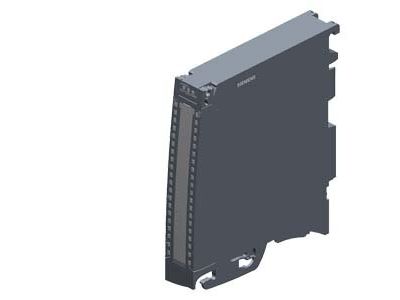

Moduł wejść/wyjść analogowych, 4 wejścia/wyjścia U/I/R/RTD/TC ST, analogowy SIMATIC S7-1500 | 6ES7534-7QE00-0AB0 Siemens

Alternatywny kod produktu: 6ES75347QE000AB0

Opis i Kluczowe Cechy

Moduł wejść/wyjść analogowych Siemens SIMATIC S7-1500 (symbol 6ES7534-7QE00-0AB0) to czterokanałowe urządzenie umożliwiające odczyt sygnałów analogowych w standardzie napięciowym (U), prądowym (I), rezystancyjnym (R), termorezystancyjnym (RTD) oraz termopar (TC). Każdy kanał może być niezależnie konfigurowany jako wejście lub wyjście, co zapewnia maksymalną elastyczność projektowania systemów automatyki. Dzięki integracji ze środowiskiem TIA Portal (Totally Integrated Automation) moduł umożliwia szybkie parametryzowanie i diagnostykę bez dodatkowego okablowania.

• 4 uniwersalne kanały U/I/R/RTD/TC: obsługa różnorodnych czujników i sygnałów analogowych w jednym module – redukcja liczby urządzeń oraz kosztów magazynowania i instalacji.
• Konfigurowalne jako wejście lub wyjście: elastyczne dopasowanie do potrzeb aplikacji – pomiar temperatury, ciśnienia, poziomu lub sterowanie zaworami proporcjonalnymi bez konieczności wymiany modułu.
• Praca w środowisku TIA Portal: scentralizowane projektowanie, diagnostyka i wirtualne uruchomienie – skrócenie czasu wdrożenia i uproszczenie obsługi technicznej.
• Kompatybilność z SIMATIC S7-1500: bezpośrednie podłączenie do szyny backplane sterownika, szybka wymiana danych i zasilanie z magistrali – brak dodatkowych przewodów i zasilaczy.
• Wersja standardowa (ST): przeznaczona do aplikacji bezpieczeństwa standardowego, zgodna z produktową linią SIMATIC S7-1500 – łatwa rozbudowa systemu w przyszłości.

Zgodność z Normami

Moduł został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Wszystkie użyte materiały spełniają wymogi dyrektyw RoHS.

Zastosowanie

Moduł analogowy 6ES7534-7QE00-0AB0 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar lub sterowanie sygnałami analogowymi w systemach automatyki przemysłowej i budynkowej. Dzięki uniwersalności kanałów sprawdza się w różnorodnych scenariuszach.

• Pomiar temperatury za pomocą termorezystorów Pt100/Ni100 lub termopar typu J/K/T – np. w piecach, komorach klimatycznych, instalacjach HVAC.
• Odczyt sygnałów prądowych (4-20 mA) z czujników ciśnienia, przepływu, poziomu – idealne do monitorowania procesów produkcyjnych.
• Sterowanie siłownikami proporcjonalnymi (wyjście 0-10 V lub 0-20 mA) – np. do regulacji zaworów, przepustnic, przetwornic częstotliwości.
• Wykorzystanie kanałów rezystancyjnych do pomiaru rezystancji liniowej – np. w czujnikach położenia, tensometrach, układach sygnalizacji rezystancyjnej.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta (Siemens SIMATIC S7-1500 – System Manual). Urządzenie instaluje się na szynie TH35 (DIN) w szafie sterowniczej. Przed montażem należy bezwzględnie odłączyć napięcie zasilania sterownika oraz wszystkich podłączonych obwodów. Przekroje przewodów sygnałowych oraz moment dokręcania zacisków muszą być dobrane zgodnie z zaleceniami w dokumentacji modułu. Zaleca się stosowanie przewodów ekranowanych dla sygnałów analogowych w celu minimalizacji zakłóceń elektromagnetycznych.

FAQ

• Czy każdy kanał modułu może być jednocześnie wejściem i wyjściem? Nie – każdy kanał jest programowalny jako wejście LUB wyjście, ale nie obie funkcje naraz. Wyboru dokonuje się w konfiguracji TIA Portal przed uruchomieniem.
• Jakie typy termopar obsługuje moduł? Moduł jest przystosowany do współpracy z termoparami typu J, K, T oraz innymi typami obsługiwanymi przez firmware SIMATIC S7-1500 – dokładne listy znajdują się w dokumentacji technicznej.
• Czy moduł wymaga osobnego zasilania 24 V DC? Nie – moduł pobiera energię przez szynę backplane sterownika S7-1500. Nie ma potrzeby podłączania dodatkowego zasilania zewnętrznego do samego modułu.
