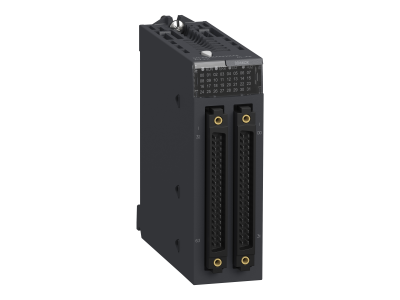

Moduł wejść dyskretnych M340 64 wejść 24VDC logika dodatnia | BMXDDI6402K Schneider Electric

Opis i Kluczowe Cechy

Moduł wejść dyskretnych BMXDDI6402K należy do rodziny sterowników Modicon M340 firmy Schneider Electric. Urządzenie wyposażono w 64 wejścia cyfrowe przystosowane do napięcia 24 VDC z logiką dodatnią (source), co pozwala na bezpośrednie podłączenie czujników, przycisków i innych sygnałów bistabilnych. Dzięki dużej liczbie wejść moduł umożliwia kompleksowe monitorowanie stanów w rozbudowanych instalacjach przemysłowych, bez konieczności stosowania dodatkowych rozszerzeń.

• Liczba wejść: 64: Wysoka gęstość kanałów pozwala na obsługę wielu sygnałów przy minimalnym zajęciu miejsca w szafie sterowniczej – idealne rozwiązanie dla obiektów o dużej liczbie czujników i elementów wykonawczych.
• Napięcie wejściowe: 24 VDC: Standardowe napięcie stosowane w automatyce przemysłowej, kompatybilne z typowymi czujnikami (np. PNP) oraz przyciskami i przełącznikami bezpotencjałowymi, co upraszcza projektowanie układów.
• Logika dodatnia (source): Wejście jest aktywne po podaniu dodatniego potencjału 24 V względem wspólnej masy – powszechnie stosowane w systemach sterowania, ułatwia integrację z przekaźnikami i stycznikami.
• Przeznaczony do systemu M340: Bezproblemowa integracja z procesorami i modułami rodziny Modicon M340 za pośrednictwem szyny wewnętrznej (rack), zapewniająca szybką wymianę danych i łatwe skalowanie systemu.
• Kompaktowa konstrukcja: Montaż na szynie DIN TH35 w standardowej szafie sterowniczej, oszczędność miejsca przy dużej liczbie wejść.

Zgodność z Normami

Moduł BMXDDI6402K został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Dokładne informacje o spełnianych normach (np. IEC 61131-2) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł wejść dyskretnych BMXDDI6402K znajduje zastosowanie w systemach sterowania i monitorowania procesów przemysłowych oraz w automatyce budynkowej. Dzięki 64 kanałom nadaje się do realizacji nawet rozbudowanych układów sygnalizacji i sterowania.

• Zbieranie sygnałów z czujników krańcowych, fotoelektrycznych oraz indukcyjnych w liniach produkcyjnych i maszynach.
• Odczyt stanów przycisków sterowniczych, przełączników i wyłączników w pulpitach operatorskich.
• Monitorowanie sygnałów z przekaźników i styczników w układach zabezpieczeń i rozdzielnic.
• Implementacja logiki sterowania w instalacjach HVAC, oświetleniu oraz zarządzaniu energią.

Wskazówki Montażowe

Montaż i podłączenie modułu BMXDDI6402K może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające cały system. Moduł przeznaczony jest do instalacji na szynie DIN TH35 w zamkniętej szafie sterowniczej. Należy stosować przewody o przekroju dobranym do prądu wejściowego oraz zgodnie z zaleceniami producenta. Moment dokręcania zacisków oraz sposób okablowania określa dokumentacja techniczna urządzenia.

FAQ

• Jaki typ logiki wejść ma moduł BMXDDI6402K? Moduł wykorzystuje logikę dodatnią (source) – wejście jest aktywowane po przyłożeniu napięcia +24 VDC względem wspólnego zacisku COM. Jest to standardowy układ dla czujników PNP i elementów sterujących.
• Czy moduł wymaga dodatkowego zasilania? Tak, obwody wejściowe wymagają zewnętrznego źródła napięcia 24 VDC. Sam moduł pobiera zasilanie z szyny M340 (backplane) do komunikacji z procesorem. Szczegółowe parametry zasilania znajdują się w karcie katalogowej.
• Jaki jest stopień ochrony modułu? Stopień ochrony nie jest podany w dostępnych danych. Typowo moduły PLC przeznaczone do montażu w szafie sterowniczej mają ochronę IP20. W celu uzyskania dokładnych informacji należy zapoznać się z dokumentacją techniczną produktu.
