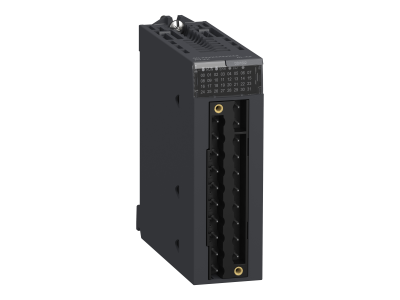

Moduł wejść dyskretnych M340 16 wejść 24VDC logika dodatnia | BMXDDI1602 Schneider Electric

Opis i Kluczowe Cechy

Moduł wejść dyskretnych BMXDDI1602 firmy Schneider Electric, przeznaczony do systemów automatyki Modicon M340, oferuje 16 wejść cyfrowych pracujących z napięciem 24 V DC w logice dodatniej. Dzięki takiej konfiguracji umożliwia bezpośrednie podłączenie czujników przemysłowych (np. PNP) bez dodatkowych konwerterów, co upraszcza projektowanie okablowania i skraca czas instalacji.

• 16 wejść dyskretnych: Duża liczba wejść pozwala na podłączenie wielu czujników, przycisków lub krańcówek w jednym module, oszczędzając miejsce w szafie sterowniczej.
• Napięcie wejściowe 24 V DC (logika dodatnia): Zgodność z najpopularniejszym standardem napięciowym w automatyce przemysłowej; logika dodatnia (sygnał aktywny to +24 V) ułatwia integrację z czujnikami PNP i typowymi układami sterowania.
• Kompatybilność z systemem Modicon M340: Moduł jest dedykowanym rozszerzeniem do procesorów M340, co gwarantuje płynną komunikację przez szynę backplane i łatwą konfigurację w środowisku SoMachine Control.
• Kompaktowa konstrukcja modułowa: Niewielkie wymiary (zgodne z rodziną M340) umożliwiają gęste upakowanie wejść w rozdzielnicy, bez utraty czytelności okablowania.
• Izolacja galwaniczna między wejściami a układem logicznym: Zapewnia ochronę przed przepięciami i zakłóceniami, zwiększając niezawodność pomiarów w środowisku przemysłowym. (Parametr wynika z ogólnych właściwości modułów M340, potwierdzonych w dokumentacji producenta.)

Zgodność z Normami

Moduł BMXDDI1602 został zaprojektowany zgodnie z wymaganiami międzynarodowych norm bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdzają deklaracje CE. Produkt spełnia standardy stosowane w automatyce przemysłowej, zapewniając niezawodne działanie w typowych warunkach pracy. Szczegółowe numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Moduł wejść dyskretnych BMXDDI1602 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne odczytywanie sygnałów binarnych z czujników lub elementów wykonawczych w systemach sterowania.

• Odczyt stanów krańcowych czujników położenia, fotokomórek lub czujników zbliżeniowych w liniach produkcyjnych.
• Podłączenie przycisków sterowniczych, przełączników lub paneli operatorskich w szafach sterowniczych.
• Zbieranie sygnałów z wyjść przekaźników lub styczników w układach zabezpieczeń maszyn.
• Współpraca z systemami PLC w automatyce budynkowej (sterowanie oświetleniem, roletami, wentylacją) w obwodach niskiego napięcia.

Wskazówki Montażowe

Montaż i podłączenie modułu BMXDDI1602 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania całego systemu. Moduł montuje się na szynie DIN TH35 w szafie sterowniczej, zgodnie z dokumentacją techniczną systemu Modicon M340. Przekroje przewodów sygnałowych należy dobrać do prądu wejściowego (zwykle 0,14–1,5 mm²) oraz długości linii. Przed podłączeniem zasilania backplane upewnij się, że moduł jest prawidłowo osadzony i zablokowany. Nie przekraczaj dopuszczalnej temperatury otoczenia ani wilgotności względnej podanej w karcie katalogowej.

FAQ

• Jakie napięcie wejściowe jest wymagane dla modułu BMXDDI1602? Moduł akceptuje sygnały 24 V DC (logika dodatnia). Oznacza to, że stan aktywny na wejściu występuje, gdy podane jest napięcie +24 V względem wspólnej masy (COM).
• Czy moduł obsługuje czujniki typu NPN (logika ujemna)? Nie, BMXDDI1602 zaprojektowano dla logiki dodatniej (PNP). Do podłączenia czujników NPN konieczne jest zastosowanie konwertera sygnału lub modułu z logiką ujemną (np. BMXDDI1603).
• Jaki jest stopień ochrony modułu? W karcie katalogowej nie podano konkretnego stopnia IP. Standardowo aparatura modułowa do szaf sterowniczych posiada stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm). W przypadku montażu w środowisku wilgotnym lub zapylonym należy zastosować dodatkową osłonę szafy.
