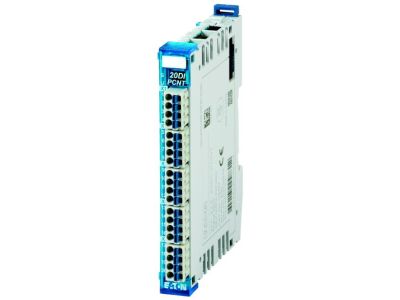

Moduł wejść cyfrowych 20 wejść 24VDC, 2/4 szybkie liczniki 25kHz, XN-322-20DI-PCNT | 178767 Eaton

Alternatywny kod produktu: XN-322-20DI-PCNT

Opis i Kluczowe Cechy

Moduł wejść cyfrowych XN-322-20DI-PCNT (nr katalogowy 178767) oferuje 20 wejść 24 V DC / 3,7 mA zgodnych z normą EN 61131-2 typ 1. Dzięki konfigurowalnym szybkim licznikom (cztery 8-bitowe lub dwa 16-bitowe o częstotliwości do 25 kHz) stanowi uniwersalne rozwiązanie do odczytu sygnałów binarnych i precyzyjnego zliczania impulsów w systemach automatyki przemysłowej i budynkowej.

• 20 wejść cyfrowych 24 V DC / 3,7 mA (EN 61131-2 typ 1): Zapewniają kompatybilność z typowymi czujnikami przemysłowymi i minimalizują pobór prądu ze źródła sterującego.
• Konfigurowalne jako 4 liczniki 8-bitowe lub 2 liczniki 16-bitowe: Umożliwiają elastyczne dopasowanie do potrzeb aplikacji – od prostego zliczania do precyzyjnego pomiaru dłuższych impulsów.
• Częstotliwość zliczania do 25 kHz: Pozwala na rejestrację szybkich zdarzeń, np. z enkoderów, czujników zbliżeniowych czy pomiarów prędkości obrotowej.
• Filtr wejściowy 0,5 ms dla 16 wejść, 0,01 ms dla 4 szybkich wejść: Eliminuje zakłócenia na standardowych wejściach, a minimalny czas filtru na szybkich wejściach zapewnia odpowiedź na krótkie impulsy.
• Zgodność z EN 61131-2 typ 1: Gwarantuje niezawodne odczytywanie standardowych sygnałów 24 V DC w sterownikach PLC i systemach automatyki.

Zgodność z Normami

Moduł wejść cyfrowych XN-322-20DI-PCNT spełnia wymagania normy EN 61131-2 typ 1 dla wejść cyfrowych. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Moduł przeznaczony do odczytywania sygnałów binarnych z przycisków, łączników krańcowych, czujników zbliżeniowych i innych elementów automatyki przemysłowej. Dzięki wbudowanym szybkim licznikom sprawdza się w aplikacjach wymagających precyzyjnego zliczania impulsów.

• Sterowanie i monitoring maszyn – odczyt stanu czujników, krańcówek, przycisków.
• Szybkie zliczanie impulsów z enkoderów, przepływomierzy lub czujników obrotów (do 25 kHz).
• Integracja z systemami PLC i sterownikami swobodnie programowalnymi jako rozszerzenie wejść.
• Automatyka budynkowa – odczyt sygnałów z czujników obecności, przycisków, styków przekaźników.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Napięcie zasilania 24 V DC należy odłączyć przed rozpoczęciem prac. Moduł montowany jest na szynie DIN TH35. Przekrój przewodów połączeniowych dobrać zgodnie z obowiązującymi przepisami, uwzględniając prąd 3,7 mA na wejście. Moment dokręcania zacisków oraz szczegółowe schematy podłączenia znajdują się w dokumentacji technicznej producenta.

FAQ

• Czy moduł obsługuje podświetlane przyciski lub czujniki z LED? Moduł jest przeznaczony do odbioru sygnałów cyfrowych 24 V DC. Obsługa podświetlenia wymaga osobnego obwodu – moduł nie zasila diod LED w przyciskach.
• Jaki jest stopień ochrony modułu? W dostępnych danych nie podano stopnia ochrony IP. Standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20, jednak w celu uzyskania dokładnych informacji należy sprawdzić kartę katalogową producenta.
• Jak skonfigurować tryb licznika – 8-bitowy czy 16-bitowy? Konfiguracja odbywa się programowo w sterowniku nadrzędnym (np. PLC). Moduł umożliwia wybór pomiędzy czterema licznikami 8-bitowymi a dwoma licznikami 16-bitowymi. Szczegóły rejestrów i mapowania znajdują się w dokumentacji technicznej.
