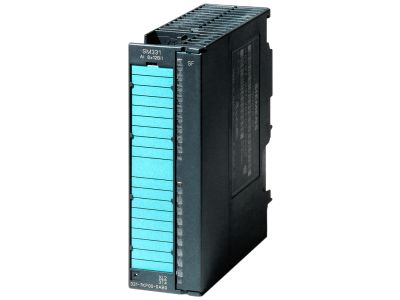

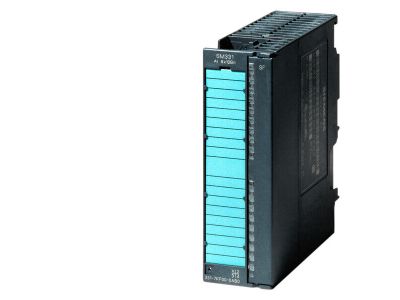

Moduł wejść analogowych SM 331, 8 wejść, 9/12/14-bitów, listwa 20 PIN, SIMATIC S7-300 | 6ES7331-7KF02-0AB0 Siemens

Alternatywny kod produktu: 6ES73317KF020AB0

Opis i Kluczowe Cechy

Moduł wejść analogowych SM 331 z serii SIMATIC S7-300, oznaczony symbolem 6ES7331-7KF02-0AB0, to 8‑kanałowe urządzenie pomiarowe o programowalnej rozdzielczości 9/12/14 bitów. Wyposażony w listwę 20‑pinową, umożliwia łatwe podłączenie czujników i przetworników. Przeznaczony do montażu w systemie sterownika S7-300, zapewnia precyzyjne zbieranie sygnałów analogowych w aplikacjach przemysłowych.

• 8 wejść analogowych: jednoczesna akwizycja wielu sygnałów z różnych czujników (np. temperatury, ciśnienia, poziomu) – zwiększa elastyczność i wydajność diagnostyki.
• Programowalna rozdzielczość 9/12/14 bitów: dopasowanie dokładności pomiaru do wymagań procesu – od szybkich sygnałów binarnych po precyzyjne wartości ciągłe.
• Listwa 20‑pinowa: standardowe złącze krawędziowe ułatwiające podłączenie przewodów oraz szybką wymianę modułu w razie serwisu.
• Kompatybilność z SIMATIC S7-300: bezproblemowa integracja z istniejącą konfiguracją sterownika – skraca czas uruchomienia i zmniejsza ryzyko błędów.
• Przemysłowa konstrukcja: solidna obudowa i sprawdzona elektronika gwarantują niezawodność w warunkach produkcyjnych – minimalizują przestoje.

Zgodność z Normami

Moduł SM 331 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla systemów automatyki przemysłowej. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe certyfikaty i deklaracje dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Moduł wejść analogowych SM 331 znajduje zastosowanie wszędzie tam, gdzie wymagane jest przetwarzanie sygnałów analogowych w sterowniku PLC. Sprawdza się w systemach automatyki maszyn, linii produkcyjnych oraz obiektów technologicznych.

• Pomiar temperatury z czujników termorezystancyjnych lub termopar – idealny do monitorowania procesów cieplnych.
• Odczyt sygnałów 0‑10 V lub 4‑20 mA z przetworników ciśnienia, przepływu, poziomu – precyzyjna regulacja parametrów.
• Rejestracja danych z wielu czujników jednocześnie – efektywna diagnostyka i kontrola jakości produkcji.
• Integracja z rozproszonymi systemami sterowania poprzez sieci PROFIBUS lub PROFINET (przy użyciu odpowiednich interfejsów CPU) – elastyczna architektura.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Moduł przeznaczony jest do montażu na szynie DIN TH35 w szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie całego układu (w tym szyny backplane). Podłącz listwę 20‑pinową zgodnie ze schematem pinów zawartym w dokumentacji technicznej. Momenty dokręcania śrub zacisków oraz przekroje przewodów dobieraj według zaleceń producenta. Po zakończeniu montażu sprawdź poprawność połączeń i ustaw adresy w konfiguratorze STEP 7.

FAQ

• Czy moduł SM 331 jest zgodny ze sterownikiem S7-300? Tak, moduł 6ES7331-7KF02-0AB0 został zaprojektowany specjalnie dla systemu SIMATIC S7-300 i współpracuje ze wszystkimi CPU tej serii (wymagana jest odpowiednia liczba slotów).
• Jaką rozdzielczość można ustawić? Rozdzielczość jest programowalna w konfiguratorze STEP 7 – dostępne są tryby 9, 12 oraz 14 bitów. Wybór zależy od wymaganej szybkości konwersji i dokładności pomiaru.
• Jakie sygnały można podłączyć do wejść analogowych? Moduł obsługuje standardowe sygnały prądowe (0‑20 mA, 4‑20 mA) oraz napięciowe (0‑10 V, ±10 V). Szczegółowe specyfikacje (typy czujników, zakresy) należy sprawdzić w karcie katalogowej producenta.
