Moduł wejść analogowych SIMATIC ET 200SP 8 wejść RTD/TC (2-przewodowe) high feature,rozdzielczo | 6ES7134-6JF00-0CA1 Siemens

Alternatywny kod produktu: 6ES71346JF000CA1

Opis i Kluczowe Cechy

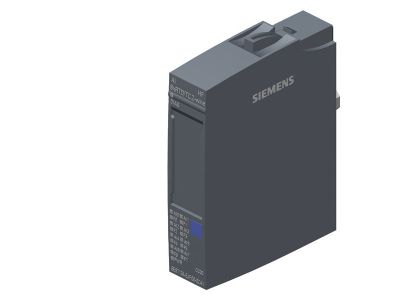

Moduł wejść analogowych SIMATIC ET 200SP AI 8xRTD/TC 2-wire High Feature (symbol 6ES7134-6JF00-0CA1) firmy Siemens to zaawansowany moduł pomiarowy przeznaczony do rozproszonych systemów I/O. Oferuje 16-bitową rozdzielczość przetwarzania oraz dokładność +/-0.1%, co gwarantuje precyzyjny odczyt temperatury z czujników rezystancyjnych i termopar. Moduł wyposażono w diagnostykę kanałów oraz funkcję multi hot swapping, a kolorystyczne kodowanie CC00 ułatwia identyfikację w szafie sterowniczej.

• 16-bit rozdzielczość: Wysoka precyzja przetwarzania sygnałów z czujników RTD i termopar, niezbędna w aplikacjach wymagających dokładnych pomiarów temperatury.
• Dokładność +/-0.1%: Minimalizuje błędy pomiarowe, zapewniając wiarygodność danych w procesach automatyki przemysłowej.
• Tryb 2-przewodowy RTD/TC: Umożliwia ekonomiczne podłączenie czujników w konfiguracji dwuprzewodowej, redukując koszty okablowania i upraszczając instalację.
• Funkcja multi hot swapping: Pozwala na wymianę modułu bez wyłączania zasilania całego systemu ET 200SP, minimalizując przestoje w produkcji.
• Stopień ochrony IP20: Odpowiedni do montażu w suchych pomieszczeniach, w rozdzielnicach i szafach sterowniczych, zapewnia bezpieczeństwo przed przypadkowym dotknięciem.

Zgodność z Normami

Moduł posiada stopień ochrony IP20 zgodny z międzynarodowymi standardami. Posiada certyfikację CE i jest przeznaczony do pracy w systemie automatyki SIMATIC ET 200SP. Spełnia wymagania stawiane sprzętowi przemysłowemu w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł wejść analogowych SIMATIC ET 200SP AI 8xRTD/TC 2-wire High Feature znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar temperatury w automatyce przemysłowej i systemach sterowania procesami.

• Pomiar temperatury za pomocą czujników RTD (np. Pt100, Pt1000) w procesach produkcyjnych i maszynowych.
• Pomiar temperatury za pomocą termopar (typu J, K, T itp.) w aplikacjach wysokotemperaturowych, takich jak piece czy silniki.
• Integracja z rozproszonymi systemami I/O ET 200SP w szafach sterowniczych i rozdzielnicach przemysłowych.
• Monitorowanie temperatury w systemach HVAC, kontroli środowiska i energetyce, gdzie liczy się wysoka dokładność i niezawodność.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Moduł instaluje się na szynie DIN TH35 w systemie ET 200SP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Dokręcanie śrub zacisków wykonać zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu i wymagań systemu. Zastosować odpowiednie wkładki identyfikacyjne oraz kolorowe kodowanie (CC00) dla łatwej identyfikacji modułu.

FAQ

• Czy moduł posiada podświetlenie lub diody LED? Moduł nie ma wbudowanego podświetlenia, ale wyposażony jest w diagnostykę kanałów oraz kolorowe kodowanie (CC00) ułatwiające identyfikację i sygnalizację stanu.
• Jaki jest stopień ochrony modułu? Moduł posiada stopień ochrony IP20 – chroni przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć – należy montować w suchym środowisku.
• Czy moduł można wymieniać podczas pracy systemu? Tak, moduł obsługuje funkcję multi hot swapping. Oznacza to, że można go wyjąć i włożyć bez wyłączania zasilania całego systemu ET 200SP, pod warunkiem zachowania odpowiednich procedur bezpieczeństwa.
