Moduł tłumiący TeSys dioda tłumiąca dwukierunkowa 24VDC | LAD4TBDL Schneider Electric

Opis i Kluczowe Cechy

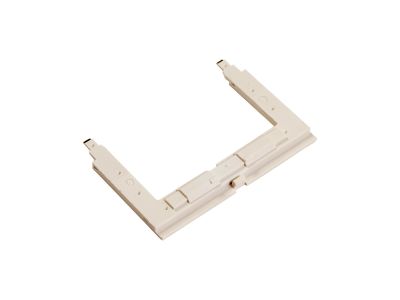

Moduł tłumiący Schneider Electric TeSys o numerze katalogowym LAD4TBDL to zaawansowane rozwiązanie techniczne zaprojektowane w celu ochrony obwodów sterowania przed przepięciami łączeniowymi. Wykorzystanie dwukierunkowej diody tłumiącej (Transil) pozwala na skuteczne ograniczenie wartości szczytowej napięcia indukowanego podczas wyłączania cewki stycznika do poziomu bezpiecznego dla czułych komponentów elektronicznych. Urządzenie dedykowane jest do pracy z napięciem sterowniczym 24V DC, co czyni je idealnym komponentem w nowoczesnych systemach automatyki przemysłowej.

• Ochrona elektroniki: Dioda dwukierunkowa ogranicza przepięcia do poziomu około 2-krotnego napięcia znamionowego, co chroni wyjścia tranzystorowe sterowników PLC.
• Kompaktowa konstrukcja: Moduł charakteryzuje się perfekcyjną integracją z osprzętem serii TeSys, nie zajmując dodatkowego miejsca na szynie DIN poza obrysem stycznika.
• Cicha praca: Dzięki eliminacji zakłóceń elektromagnetycznych, systemy wyposażone w ten moduł idealnie sprawdzają się w strefach wrażliwych na hałas elektryczny.
• Niski pobór mocy: Optymalizacja pod kątem współpracy ze stycznikami o małym poborze mocy pozwala na bezpośrednie sterowanie z wyjść cyfrowych sterowników programowalnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co gwarantuje pełną kompatybilność z aparatami łączeniowymi serii TeSys Deca (dawniej TeSys D). Moduł spełnia wymagania dyrektyw unijnych w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej (EMC), co jest kluczowe przy budowie maszyn eksportowanych na rynki światowe. Zastosowane materiały są zgodne z normami środowiskowymi, co potwierdza dbałość producenta o cykl życia produktu.

Zastosowanie

Moduł LAD4TBDL znajduje szerokie zastosowanie w profesjonalnych układach sterowania, gdzie priorytetem jest niezawodność i długa żywotność komponentów półprzewodnikowych. Jest niezastąpiony w:

• Systemach PLC: Ochrona wyjść sterowników programowalnych przed skutkami samoindukcji cewek styczników.
• Rozproszonych sieciach zasilających: Minimalizacja zakłóceń w sieciach DC, co zapobiega błędnym odczytom z czujników pomiarowych.
• Strefach czułych: Instalacje w budynkach biurowych, laboratoriach i szpitalach, gdzie stabilność elektromagnetyczna jest krytyczna.
• Prostych systemach sterowania: Zwiększenie trwałości styków pomocniczych i przekaźników sterujących.

Wskazówki Montażowe

Montaż modułu LAD4TBDL jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi. Urządzenie montuje się bezpośrednio na zaciskach cewki stycznika (zaciski A1-A2). Dzięki systemowi zatrzaskowemu, moduł stabilnie przylega do obudowy aparatu głównego. Przed przystąpieniem do instalacji należy upewnić się, że napięcie w obwodzie sterowania zostało odłączone. Należy zwrócić uwagę na prawidłowe osadzenie styków modułu w gniazdach stycznika, co gwarantuje pewne połączenie elektryczne i mechaniczną odporność na wibracje występujące podczas pracy urządzenia.

FAQ

• Czy moduł LAD4TBDL wymaga zachowania polaryzacji? Dzięki zastosowaniu diody dwukierunkowej, moduł jest odporny na błędy w podłączeniu polaryzacji zasilania 24V DC, co znacznie ułatwia prace instalacyjne.
• Jaki jest wpływ modułu na czas odpadania stycznika? Zastosowanie diody tłumiącej powoduje nieznaczne wydłużenie czasu rozłączania styków stycznika (zazwyczaj od 1,1 do 1,5 raza w stosunku do czasu standardowego), co należy uwzględnić w bardzo szybkich procesach technologicznych.
• Z jakimi stycznikami współpracuje ten moduł? Jest on w pełni kompatybilny ze stycznikami serii TeSys D (LC1D) oraz TeSys Deca wyposażonymi w cewki prądu stałego 24V.
