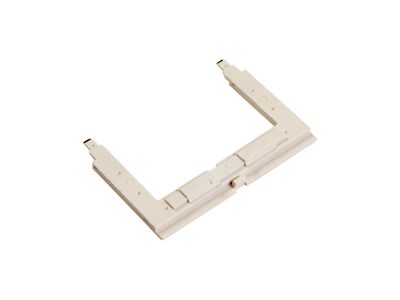

Moduł tłumiący TeSys dioda tłumiąca 24-250VDC | LAD4DDL Schneider Electric

Opis i Kluczowe Cechy

Moduł tłumiący Schneider Electric o numerze katalogowym LAD4DDL to profesjonalne rozwiązanie z serii TeSys, zaprojektowane w celu ochrony czułych układów sterowania przed przepięciami łączeniowymi. Urządzenie wykorzystuje technologię diody tłumiącej, która jest dedykowana do pracy w obwodach prądu stałego (DC) w szerokim zakresie napięć od 24 V do 250 V DC. Głównym zadaniem modułu jest ograniczenie wartości szczytowej przepięcia generowanego podczas rozłączania cewki stycznika, co bezpośrednio przekłada się na wydłużenie żywotności styków sterujących oraz ochronę sterowników PLC i innych komponentów elektronicznych przed uszkodzeniem.

• Szeroki zakres napięcia: Obsługa napięć od 24V DC do 250V DC zapewnia uniwersalność w różnych systemach automatyki.
• Technologia diody: Zapewnia bardzo niskie napięcie ograniczenia, co jest kluczowe dla ochrony elektroniki półprzewodnikowej.
• Kompaktowa konstrukcja: Moduł LAD4 jest montowany bezpośrednio na styczniku, co oszczędza miejsce w szafie sterowniczej.
• Wysoka niezawodność: Produkt renomowanej marki Schneider Electric gwarantuje stabilną pracę w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Moduł LAD4DDL spełnia wymagania dyrektyw niskonapięciowych oraz jest w pełni kompatybilny z osprzętem serii TeSys Deca (dawniej TeSys D). Posiada certyfikaty potwierdzające możliwość stosowania w instalacjach wymagających wysokiego stopnia niezawodności, co jest standardem dla produktów Schneider Electric.

Zastosowanie

Moduł tłumiący LAD4DDL znajduje szerokie zastosowanie w systemach automatyki przemysłowej, gdzie wykorzystywane są styczniki i przekaźniki pomocnicze sterowane prądem stałym. Jest on w pełni kompatybilny z następującymi urządzeniami:

• Przekaźniki sterujące CAD32 oraz CAD50.
• Styczniki 3-biegunowe z serii LC1D09 do LC1D38.
• Styczniki 4-biegunowe z serii LC1D098 do LC1D258.
• Styczniki 4-biegunowe z serii LC1DT20 do LC1DT40.

Idealnie sprawdza się w układach, gdzie cewki styczników są zasilane bezpośrednio z wyjść tranzystorowych sterowników PLC, chroniąc je przed skutkami indukcji elektromagnetycznej.

Wskazówki Montażowe

Montaż modułu LAD4DDL jest intuicyjny i nie wymaga specjalistycznych narzędzi. Urządzenie montuje się bezpośrednio na górnej części obudowy stycznika lub przekaźnika pomocniczego, wpinając je w dedykowane gniazda zacisków cewki. Należy upewnić się, że polaryzacja zasilania jest zgodna z oznaczeniami na module, co jest kluczowe dla poprawnego działania diody tłumiącej. Dzięki zatrzaskowemu systemowi montażu, instalacja zajmuje zaledwie kilka sekund, co znacząco skraca czas prefabrykacji rozdzielnic.

FAQ

• Czy moduł LAD4DDL można stosować w obwodach prądu przemiennego (AC)? Nie, ten konkretny model wykorzystuje diodę tłumiącą i jest przeznaczony wyłącznie do obwodów prądu stałego (DC). Dla obwodów AC należy wybrać moduł typu RC lub warystor.
• Jaki jest wpływ modułu na czas odpadania stycznika? Zastosowanie diody tłumiącej powoduje nieznaczne wydłużenie czasu rozłączania styków stycznika (od 6 do 10 razy w porównaniu do cewki bez zabezpieczenia), co należy uwzględnić w projektowaniu układów o krytycznym czasie reakcji.
• Czy moduł wymaga dodatkowego okablowania? Nie, moduł jest zaprojektowany do bezpośredniego wpięcia w zaciski cewki stycznika, co eliminuje konieczność prowadzenia dodatkowych przewodów.
