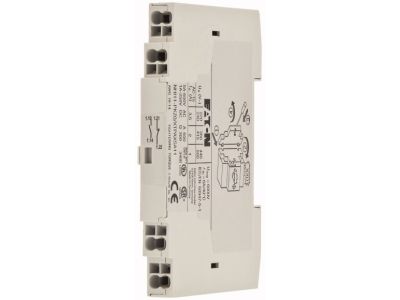

Moduł styków pomocniczych do PKZ, 1NO/1NC, boczny | 199328 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych Eaton o numerze katalogowym 199328 to profesjonalne akcesorium dedykowane do rozszerzenia funkcjonalności wyłączników silnikowych. Urządzenie zostało zaprojektowane z myślą o niezawodnej sygnalizacji stanu pracy aparatów zabezpieczających w układach automatyki przemysłowej. Moduł oferuje konfigurację styków 1NO (zestyk zwierny) oraz 1NC (zestyk rozwierny), co pozwala na jednoczesne przesyłanie informacji o załączeniu urządzenia oraz monitorowanie stanów awaryjnych lub blokad.

• Technologia Push-In: Zastosowanie nowoczesnych zacisków sprężynowych typu Push-In znacząco skraca czas prefabrykacji rozdzielnic. Pozwala na bezpośrednie wsuwanie przewodów sztywnych lub elastycznych z tulejkami bez użycia narzędzi, co gwarantuje trwałe i odporne na wstrząsy połączenie elektryczne.
• Montaż Boczny: Moduł jest przystosowany do montażu po prawej stronie wyłącznika silnikowego. Precyzyjne dopasowanie mechaniczne zapewnia płynną współpracę z mechanizmem głównym aparatu.
• Szeroka Kompatybilność: Produkt jest w pełni kompatybilny z popularnymi seriami wyłączników Eaton, takimi jak PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0 oraz inteligentnym systemem PKE.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach B2B. Moduł został zaprojektowany zgodnie z normą IEC/EN 60947-5-1, która określa wymagania dla aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz spełnia dyrektywy dotyczące niskiego napięcia, co zapewnia bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Wysoka jakość materiałów izolacyjnych gwarantuje długą żywotność mechaniczną i elektryczną styków.

Zastosowanie

Moduł styków pomocniczych 199328 znajduje szerokie zastosowanie w zaawansowanych systemach sterowania silnikami. Jest niezbędnym elementem w sytuacjach, gdy konieczne jest:

• Zdalne monitorowanie stanu wyłącznika silnikowego w systemach wizualizacji SCADA lub sterownikach PLC.
• Realizacja układów blokad elektrycznych, uniemożliwiających załączenie innych sekcji instalacji w przypadku awarii silnika.
• Sygnalizacja optyczna (lampki kontrolne) lub akustyczna stanu pracy napędu na elewacji szafy sterowniczej.
• Integracja wyłączników silnikowych z systemami bezpieczeństwa maszynowego.

Wskazówki Montażowe

Instalacja modułu jest intuicyjna i nie wymaga specjalistycznych narzędzi. Należy pamiętać o następujących krokach:

• Przygotowanie: Przed montażem należy upewnić się, że wyłącznik silnikowy znajduje się w pozycji wyłączonej (OFF).
• Mocowanie: Moduł należy nasunąć na prawą ściankę wyłącznika PKZ, aż do momentu zadziałania zatrzasków mechanicznych.
• Okablowanie: Przewody o odpowiednim przekroju należy wsunąć w zaciski Push-In. W przypadku przewodów typu linka bez tulejek, należy zwolnić sprężynę za pomocą dedykowanego przycisku na obudowie modułu.
• Weryfikacja: Po zakończeniu montażu zaleca się wykonanie testu mechanicznego poprzez ręczne przełączenie wyłącznika i sprawdzenie ciągłości obwodów na stykach pomocniczych.

FAQ

• Czy moduł można zamontować po lewej stronie wyłącznika? Nie, ten konkretny model (199328) jest konstrukcyjnie przystosowany wyłącznie do montażu po prawej stronie urządzenia.
• Jakie przewody są zalecane do zacisków Push-In? System Push-In najlepiej współpracuje z przewodami sztywnymi (drut) oraz przewodami typu linka zakończonymi tulejkami zaciskowymi. Zapewnia to najszybszy montaż i najwyższą pewność styku.
• Czy styki pomocnicze działają przy wyzwoleniu przeciążeniowym? Tak, styki pomocnicze zmieniają swój stan każdorazowo, gdy zmienia się pozycja głównych styków wyłącznika, niezależnie od tego, czy stało się to manualnie, czy w wyniku zadziałania wyzwalacza.
