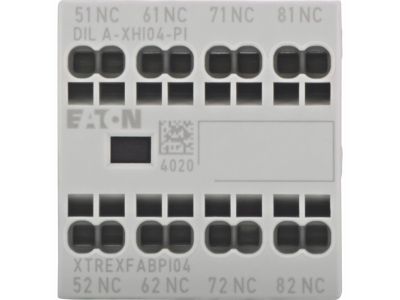

Moduł styków pomocniczych, 4NC, przedni DILA-XHI04-PI | 199321 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych Eaton DILA-XHI04-PI o numerze katalogowym 199321 to zaawansowany komponent automatyki przemysłowej, zaprojektowany z myślą o najwyższej niezawodności w układach sterowania. Urządzenie charakteryzuje się posiadaniem czterech styków rozwiernych (4NC), co pozwala na precyzyjne monitorowanie stanu pracy styczników oraz realizację skomplikowanych blokad elektrycznych. Kluczowym wyróżnikiem tego modelu jest zastosowanie nowoczesnej technologii zacisków wtykowych typu Push-In, która znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

• Konfiguracja styków: 4 styki rozwierne (NC) zapewniające bezpieczne rozłączanie obwodów pomocniczych.
• Prąd termiczny umowny (Ith): Wynosi 16 A, co gwarantuje stabilną pracę przy długotrwałym obciążeniu prądowym.
• Znamionowy prąd roboczy AC-15: Urządzenie obsługuje prąd o natężeniu 4 A przy napięciach 220 V, 230 V, 240 V oraz 380 V, 400 V i 415 V, co czyni je idealnym do sterowania cewkami styczników i przekaźników.
• Styki przeciwstawne sprzężone: Mechanizm gwarantuje, że styki pomocnicze działają w sposób zsynchronizowany z głównymi torami prądowymi stycznika.
• Montaż przedni: Pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej poprzez montaż bezpośrednio na czole stycznika.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla marki Eaton. Moduł spełnia wymagania dotyczące aparatury niskonapięciowej, co potwierdza jego przydatność do zastosowań profesjonalnych w przemyśle ciężkim i budownictwie komercyjnym. Zastosowane materiały izolacyjne oraz konstrukcja styków zapewniają wysoką wytrzymałość dielektryczną oraz długą żywotność mechaniczną, co jest kluczowe w systemach wymagających wysokiej dostępności operacyjnej.

Zastosowanie

Moduł DILA-XHI04-PI jest dedykowany do współpracy z szeroką gamą styczników i przekaźników sterowniczych serii DILA oraz DILM w wersji Push-In. Jest niezastąpiony w systemach automatyki, gdzie wymagana jest duża liczba sygnałów zwrotnych o stanie urządzenia. Znajduje zastosowanie w:

• Układach sterowania silnikami (blokady elektryczne, sygnalizacja pracy/awarii).
• Systemach bezpieczeństwa maszynowego jako element obwodów monitorujących.
• Rozdzielnicach niskiego napięcia w przemyśle i infrastrukturze.
• Kompatybilność z jednostkami: DILA…-PI, DILM7…-PI do DILM38…-PI oraz seriami DILMP i DILM8/11/14-PI.

Wskazówki Montażowe

Instalacja modułu jest intuicyjna i nie wymaga specjalistycznych narzędzi dzięki systemowi zatrzaskowemu. Aby zapewnić poprawną pracę, należy:

• Wpiąć moduł w przednią część kompatybilnego stycznika, aż do usłyszenia charakterystycznego kliknięcia.
• W przypadku zacisków Push-In, przewody sztywne lub elastyczne z tulejkami należy wsunąć bezpośrednio w otwór zaciskowy.
• Przekrój przewodów powinien być dobrany zgodnie z dokumentacją techniczną stycznika bazowego, aby zapewnić optymalny styk elektryczny.
• Przed uruchomieniem należy sprawdzić poprawność osadzenia modułu, aby uniknąć błędów w transmisji sygnałów pomocniczych.

FAQ

1. Czy moduł DILA-XHI04-PI można zamontować na standardowych stycznikach śrubowych?
Moduł ten jest dedykowany do serii z zaciskami Push-In (oznaczenie -PI). Dla wersji śrubowych należy dobrać odpowiedni moduł z zaciskami śrubowymi.

2. Co oznacza technologia Push-In w tym modelu?
Jest to system beznarzędziowego łączenia przewodów, który wykorzystuje sprężynę dociskową. Zapewnia ona stały nacisk na przewód, co jest bardziej odporne na wibracje niż tradycyjne zaciski śrubowe.

3. Czy styki 4NC mogą pracować w obwodach bezpieczeństwa?
Tak, dzięki konstrukcji styków przeciwstawnych sprzężonych, moduł ten może być wykorzystywany w układach monitorowania stanu styczników w systemach bezpieczeństwa, zgodnie z wytycznymi projektowymi dla danej kategorii bezpieczeństwa.
