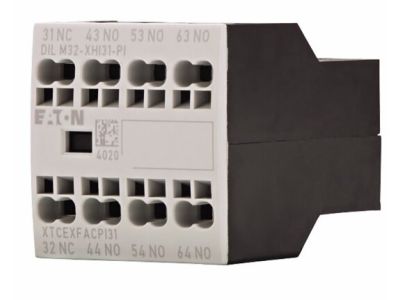

Moduł styków pomocniczych, 3NO+NC, przedni DILM32-XHI31-PI | 199312 Eaton

Opis i Kluczowe Cechy

Moduł styków pomocniczych EATON o numerze katalogowym 199312 (model DILM32-XHI31-PI) to zaawansowane rozwiązanie przeznaczone do rozbudowy funkcjonalności styczników mocy w systemach automatyki przemysłowej. Urządzenie charakteryzuje się konfiguracją 4-biegunową, oferując trzy zestyki zwierne (3NO) oraz jeden zestyk rozwierny (1NC). Kluczowym atutem modułu jest zastosowanie nowoczesnej technologii zacisków sprężynowych typu Push-In, która znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

Moduł został zaprojektowany do pracy w trudnych warunkach przemysłowych. Konwencjonalny prąd termiczny (Ith) przy temperaturze otoczenia do 60 °C wynosi 16 A, co pozwala na bezpieczne sterowanie obwodami pomocniczymi o znacznym obciążeniu. W kategorii użytkowania AC-15, przy napięciach roboczych rzędu 230V i 400V, znamionowy prąd pracy (Ie) wynosi 4 A, co gwarantuje wysoką niezawodność przy przełączaniu cewek styczników, przekaźników czasowych oraz sygnalizacji świetlnej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co potwierdzają odpowiednie certyfikaty i normy:

• IEC/EN 60947-5-1 Załącznik L: Gwarantuje obecność zestyków z wymuszonym prowadzeniem w obrębie modułu, co jest kluczowe dla systemów bezpieczeństwa i monitorowania stanu pracy maszyn.
• IEC/EN 60947-4-1 Załącznik F: Pomocnicze zestyki rozwierne (NC) mogą być stosowane jako styki lustrzane (mirror contacts), co umożliwia precyzyjne monitorowanie stanu styków głównych stycznika.
• Stopień ochrony: Konstrukcja modułu zapewnia bezpieczną eksploatację w standardowych szafach sterowniczych, minimalizując ryzyko przypadkowego dotknięcia części pod napięciem.

Zastosowanie

Moduł DILM32-XHI31-PI jest dedykowany do szerokiej gamy styczników serii DILM oraz DILA w wersji Push-In. Jest w pełni kompatybilny z modelami:

• Styczniki sterownicze: DILA…-PI
• Styczniki mocy: DILM7…-PI do DILM38…-PI
• Styczniki 4-biegunowe: DILMP20…-PI do DILMP45…-PI
• Modele specjalistyczne: DILM8…-PI, DILM11…-PI, DILM14…-PI

Dzięki swojej uniwersalności, moduł znajduje zastosowanie w układach blokad elektrycznych, systemach sygnalizacji awarii, a także w logice sterowania procesami technologicznymi, gdzie wymagana jest wysoka precyzja i niezawodność przełączania.

Wskazówki Montażowe

Montaż modułu odbywa się na płycie czołowej stycznika, co pozwala na optymalne wykorzystanie przestrzeni wewnątrz rozdzielnicy. Dzięki systemowi zatrzaskowemu, instalacja jest intuicyjna i nie wymaga użycia specjalistycznych narzędzi. Podczas podłączania przewodów do zacisków Push-In, zaleca się stosowanie tulejek kablowych dla przewodów typu linka, co zapewnia najwyższą jakość styku. W przypadku drutów, wystarczy bezpośrednie wsunięcie odizolowanego końca przewodu do gniazda zacisku. Przedni montaż ułatwia również późniejszą konserwację i ewentualną diagnostykę obwodów sterowniczych bez konieczności demontażu całego stycznika z szyny DIN.

FAQ

• Czy zaciski Push-In wymagają użycia wkrętaka? Do montażu sztywnych przewodów lub przewodów z tulejkami wkrętak nie jest wymagany. Jest on potrzebny jedynie do zwolnienia sprężyny przy demontażu przewodu.
• Co oznacza funkcja styków wymuszonych? Oznacza to, że konstrukcja mechaniczna modułu uniemożliwia jednoczesne zamknięcie styków zwiernych i rozwiernych, co jest niezbędne w obwodach bezpieczeństwa.
• Czy moduł pasuje do starszych styczników ze śrubami? Moduł w wersji -PI jest zoptymalizowany pod kątem serii Push-In, dla zapewnienia pełnej kompatybilności mechanicznej i estetycznej zaleca się stosowanie go z odpowiednimi bazami serii PI.
